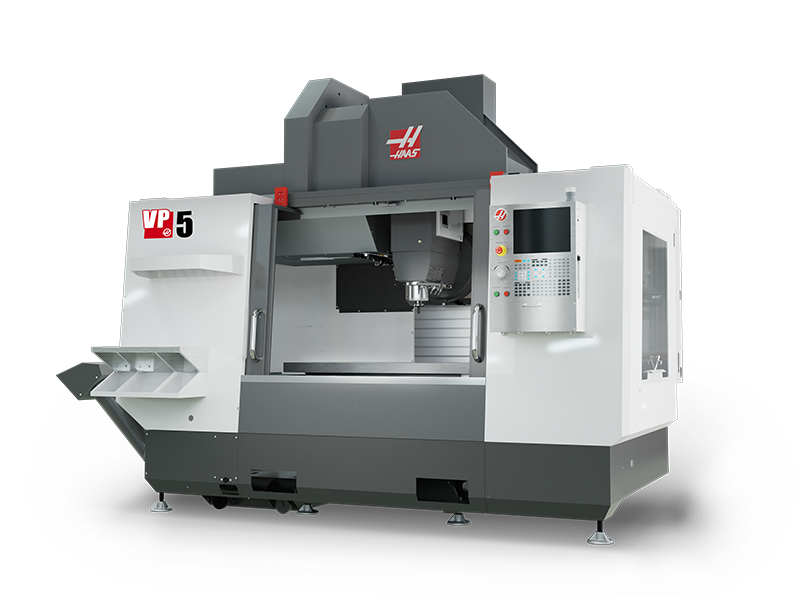

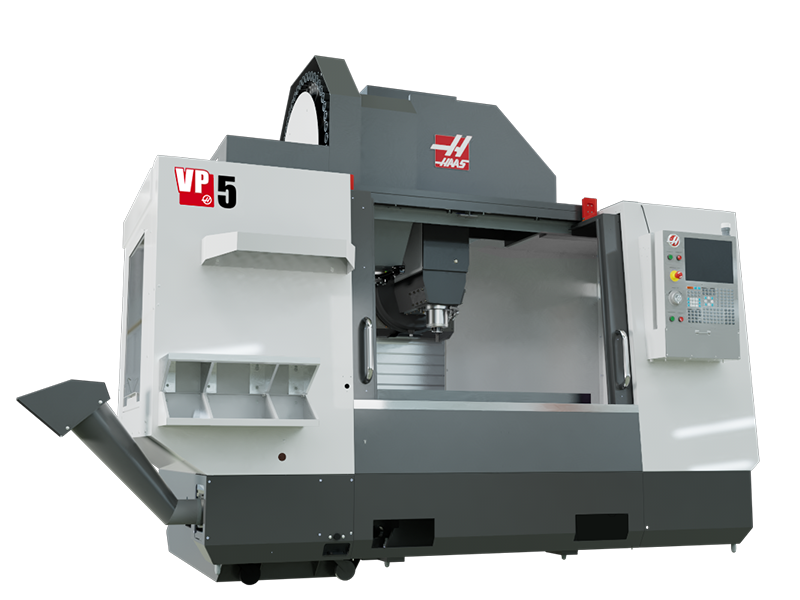

VP-5 prismatisch



Neem voor de beste prijzen in uw regio contact op met uw lokale Haas Factory Outlet.

Verticaal prismatisch bewerkingscentrum; 40" x 26" x 25"

Het verticale bewerkingscentrum VP-5 van Haas combineert de stijve structuur van onze middelgrote verticale bewerkingscentra met een scharnierende spilkop om een veelzijdige machine te creëren voor het verwerken van meerzijdige prismatische werkstukken.

  • Frees prismatische werkstukken in een enkele instelling
  • 40 opname SK40 scharnierende spil met rem
  • +106 tot -8º B-as spilrotatie, geïnterpoleerd of positionering

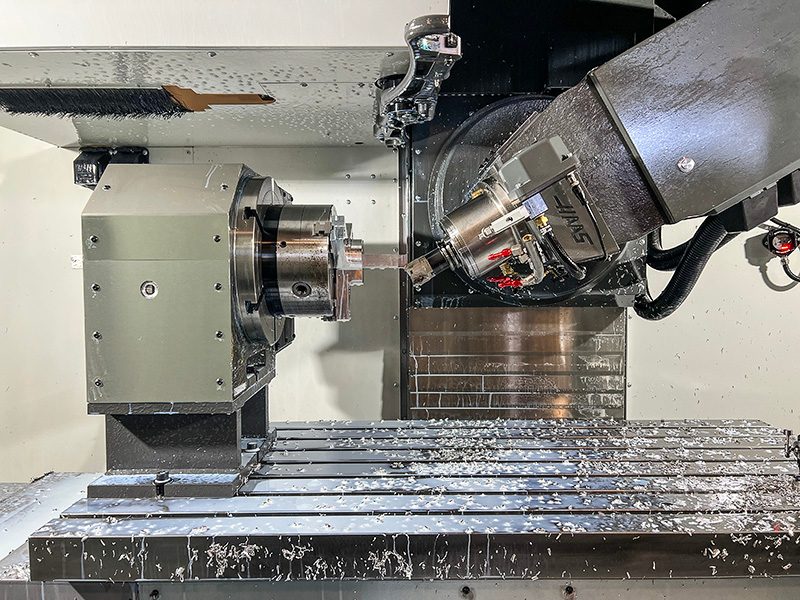

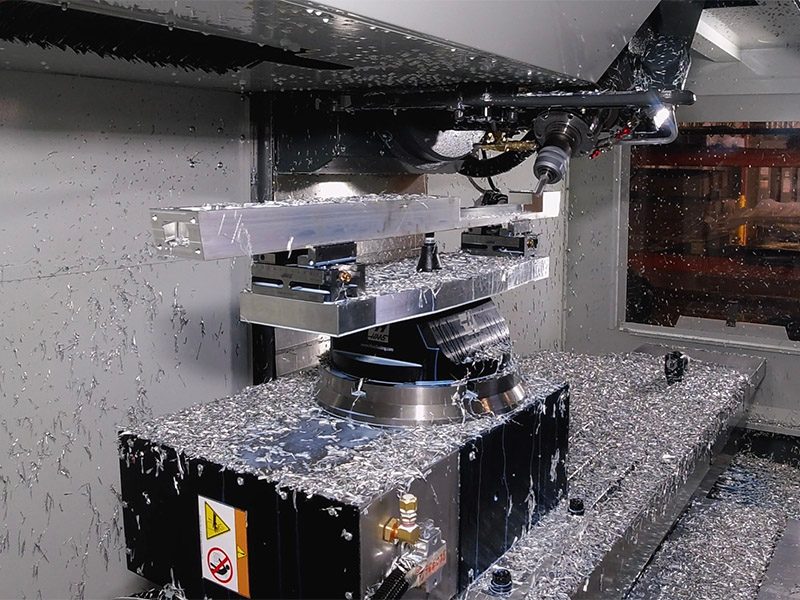

  • Voeg een draaitafel toe voor 5-zijdige bewerking
  • 40 Conus
  • 4 As
  • 8.1k RPM
  • 50+1 Gereedschapcapaciteit

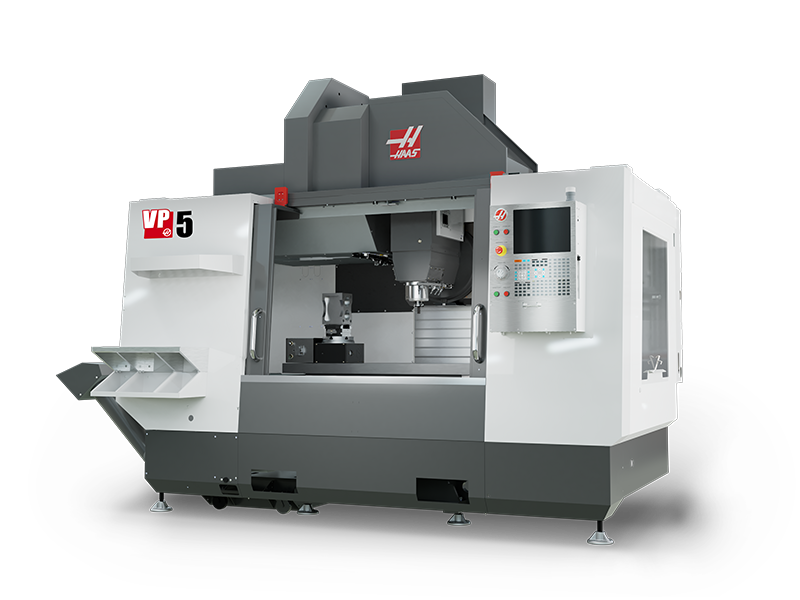

LET OP:Getoond met optionele draaitafel. De afmetingen van spilneus tot tafel (minimum en maximum) variëren met de oriëntatie van de spil.

Vergelijk machines

BESCHIKBARE OPTIES

TECHNISCHE DOCUMENTEN

GERELATEERDE PRODUCTEN

Verplaatsingen S.A.E METRIC
X-as 40.00 in 1016 mm
Y-as 26.00 in 660 mm
Z-as 25.00 in 635 mm
Spindle S.A.E METRIC
Max. classificatie 30.0 hp 22.4 kW
Max. snelheid 8100 rpm 8100 rpm
Max. koppel 150.0 ft-lbf @ 500 rpm 203.0 Nm @ 500 rpm
Aandrijfsysteem Direct Speed, Belt Drive Direct Speed, Belt Drive
Conus CT or BT 40 CT or BT 40
Lagersmering Grease Packed Grease Packed
Koeling Air Cooled Air Cooled
B-as - Kantelen S.A.E METRIC
Travel +106° to -8° +106° to -8°
Max. snelheid 50 °/sec 50 °/sec
Torque (Continuous) 1854 ft-lbf 2514 Nm
Remkoppel 1200 ft-lbf 1626 Nm
Tafel S.A.E METRIC
Lengte 54.0 in 1372 mm
Breedte 24.0 in 610 mm
Breedte T-sleuf 0.626 in to 0.630 in 15.90 mm to 16.00 mm
Middellijn T-sleuf 3.15 in 80 mm
Aantal standaard T-sleuven 5 5
Max. gewicht op tafel (gelijkmatig verdeeld) 3500 lb 1588 kg
Feedrates S.A.E METRIC
Maximaal frezen 500 ipm 12.7 m/min
IJlgangen op X 710 ipm 18.0 m/min
IJlgangen op Y 710 ipm 18.0 m/min
IJlgangen op Z 710 ipm 18.0 m/min
Axis Motors S.A.E METRIC
Max. drukkracht X 2550 lbf 11343 N
Max. drukkracht Y 4100 lbf 18238 N
Max. drukkracht Z 4100 lbf 18238 N
Tool Changer S.A.E METRIC
Type SMTC SMTC
Capaciteit 50+1 50+1
Max Tool Diameter (full)** 2.5 in 64 mm
Max Tool Diameter, Large (adjacent empty)** 5.0 in 127 mm
Max. lengte gereedschap (vanaf de ijklijn) 13.00 in 330 mm
Max Tool Length (probeable) 10.9 in 277 mm
Max. gewicht gereedschap 12.0 lb 5.4 kg
Van gereedschap naar gereedschap (gem.) 1.80 s 1.80 s
Van spaan naar spaan (gem.) 3.30 s 3.30 s
Algemeen S.A.E METRIC
Koelmiddelcapaciteit 55 gal 208 L
Air Requirements S.A.E METRIC
Air Required† 4 scfm @ 100 psi 113 L/min @ 6.9 bar
Interne luchtslang 3/8 in 3/8 in
Koppeling (lucht) 3/8 in 3/8 in
Min. luchtdruk 80 psi 5.5 bar
Electrical Specification S.A.E METRIC
Spilsnelheid 8100 rpm 8100 rpm
Aandrijfsysteem Direct Speed, Belt Drive Direct Speed, Belt Drive
Spilvoeding 30.0 hp 22.4 kW
Wisselstroomspanning (3-fases) - Laag 220 VAC 220 VAC
Ampères bij maximale belasting (3-fases) - Laag 70 A 70 A
Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
Full Load Amps (3 Phase) - High* 35 A 35 A
Dimensions - Shipping S.A.E METRIC
Binnenlandse pallet 168.0 in x 99.0 in x 125.0 in 427 cm x 251 cm x 318 cm
Gewicht 15360 lb 6967.0 kg

OPMERKING: Alle vermelde specificaties zijn voor de standaard machineconfiguratie. Optionele apparatuur kan de specificaties van de machine wijzigen.

*Haas machines zijn ontworpen om te werken op 220 VAC (200-240 VAC)-voeding. Voor alle modellen, behalve de Desktop-machines CL-1 en CM-1 en voor routers uit de SR-serie, is een optionele interne hoogspanningstransformator (380 - 480 VAC) verkrijgbaar. Deze optionele interne hoogspanningstransformator kan niet achteraf geïnstalleerd worden en moet bij de machine worden besteld.

Haas-machines die zijn bedoeld voor Europa en het VK zijn geconfigureerd met een interne niet-geïsoleerde hoogspanningstransformator om te werken op 400 VAC, behalve de Desktop-machines, CL-1, CM-1 en routers uit de SR-serie.

**Optionele gereedschapswisselaars kunnen een andere maximale gereedschapsgrootte hebben dan de standaard gereedschapswisselaar. Voor XL gereedschappen kunnen twee aangrenzende lege zakken tussen gereedschappen vereist zijn. Klik hier voor specificaties van de gereedschapshouder.

LET OP! De optionele hoogwaardige spillen kunnen een hoger vermogen nodig hebben dan de standaard spil. Als het vermogen van de pk van de spil (kW) echter niet verandert, blijft het benodigde vermogen hetzelfde. Controleer het benodigde vermogen voordat u uw machine aanzet.

† Luchtverbruik op 40-conus uit de DC-serie kan hoger zijn wanneer de inwendige luchtkoeling (TAB) is geactiveerd.
