Haas-staafdoorvoer V2

Neem voor de beste prijzen in uw regio contact op met uw lokale Haas Factory Outlet.

Automatiseer de productie van uw draaimachineonderdeel

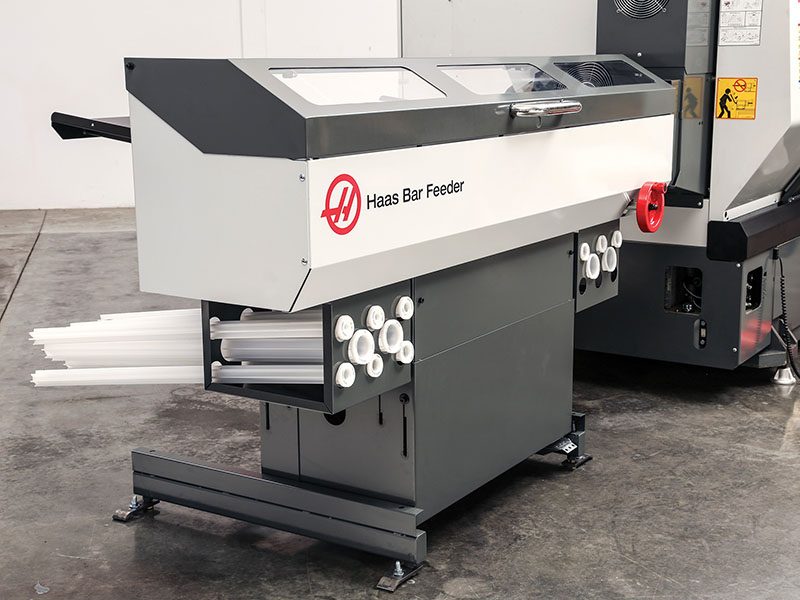

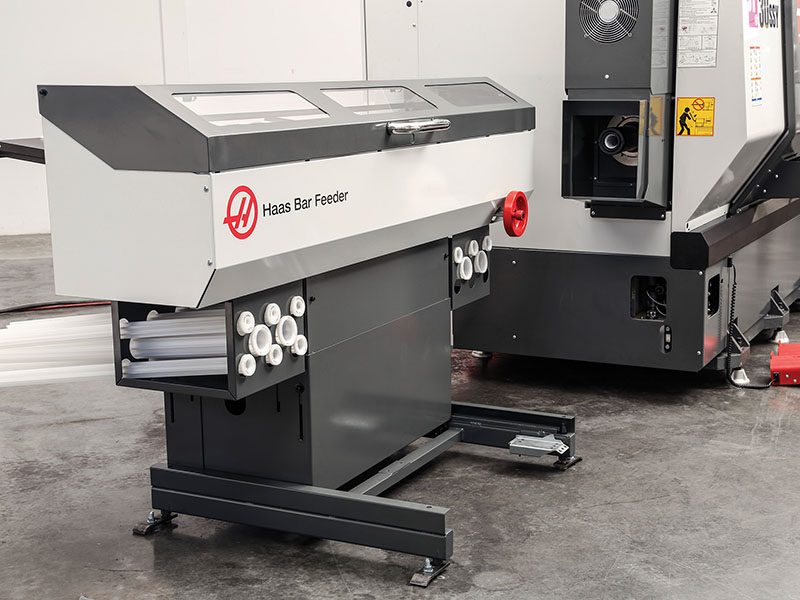

De Haas stafdoorvoer is een eenvoudige en voordelige manier voor het automatiseren van de productie van onderdelen op de draaimachines van Haas om de productiviteit te verhogen. Deze is exclusief ontworpen en gebouwd voor gebruik op Haas draaimachines en wordt rechtstreeks op de Haas besturing aangesloten. Een innovatief opklapontwerp biedt gemakkelijke toegang tot de achterkant van de draaimachinespil voor snelle wijzigingen in de voeringadapter en spilvoering.

LET OP: De V2-versie van de Haas-staafdoorvoer is compatibel met Haas-draaimachines die zijn gebouwd na 03/01/2021, met NGC-besturing. Om de V2-staafdoorvoer te gebruiken op NGC-draaimachines die zijn gebouwd vóór 03/01/2021 kan een softwarepatch vereist zijn (beschikbaar via uw plaatselijke Haas Factory Outlet). Haas-staafdoorvoer V2-versie is NIET compatibel met Haas-draaimachines met de Klassieke Haas-besturing (Coldfire).

LET OP: Het verwerken van materiaal met een kleine diameter in een staafdoorvoer kan lastig zijn, en vereist mogelijk aanpassing van de freesparameters en werkstukopspanning om de vereiste kwaliteit van het onderdeel te verkrijgen. Flexibele staven met een kleine diameter kunnen, zelfs bij lagere draaisnelheden, gaan “slaan”, wat de nauwkeurigheid kan verminderen en de oppervlaktenabewerking kan beïnvloeden.

Allesomvattend ontwerp, met plug-and-playmogelijkheden voor een Haas draaimachine
Directe interface met de Haas bediening
Inclusief gepatenteerde Haas spilvoeringen
Inclusief ingebouwd staafafschuiningsapparaat

VOER 60" (1,5 m) STAVEN UIT OP UW ST-10/Y MET ONZE VERLENGDE SPILVOERINGSET

Met het uitgebreide spilvoeringssysteem van Haas voor draaimachines uit de ST-10-serie kunt u staafmateriaal tot 60 inch (1,5 m) nauwkeurig en stabiel gebruiken. Bevat een uitstekende standaard voor ondersteuning van de verlengde voeringen en een set van 11 precisievoeringen in inch- of metrische maten.

Bevat 11 precisievoeringen
Duurzame HDPE-voeringen voor een lange levensduur
De uitstekende standaard ondersteunt de verlengde liners

LET OP: Aanbevolen maximale snelheid: 4000 rpm.

Inch-kit weergeven

Metrische kit weergeven

Vergelijk machines

SAMENSTELLEN EN PRIJS BEPALEN

Contactgegevens distributeur

Samenstellenenprijs bepalen
Machine-informatie
Specificaties

BESCHIKBARE OPTIES

TECHNISCHE DOCUMENTEN

VIDEO’S

ERVARINGEN VAN KLANTEN

Standaardkenmerken

Beschikbare opties

* Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

TECHNISCHE DOCUMENTEN

*OPMERKING: Wegens voortdurende verbeteringen in het ontwerp, kunnen 3D-modellen en lay-outtekeningen niet nauwkeurig zijn voor het laatste productiemodel.

VIDEO’S

Speciaal gebouwd voor Haas draaimachines

Eenvoudige en Efficiënte Automatisering

Gebruik M30-tellers om uw werkstukken te volgen

Verhoog de productiviteit van de draaimachine met een staafgrijper

ERVARINGEN VAN KLANTEN

FLYING S INC

Wanneer je in de lucht- en ruimtevaartindustrie werkt, is er geen ruimte voor fouten. Het moet kloppen, dus Flying S heeft niet alleen kwaliteitsmensen in dienst, maar gebruikt ook alleen hoogwaardige apparatuur. Ze hebben ongeveer 25 CNC-machines van Haas die ze voor verschillende doeleinden gebruiken. Dit omvat 6 UMC's met volledige 4e en 5e as-capaciteit, inclusief gelijktijdige 5-assige beweging, verschillende GR-serie portaalmachines die zeer grote werkstukken en hoge toerentallen bieden met behoud van hoge nauwkeurigheid en precisie, VMC's met APC's, DT's, ST-30SSY met staafdoorvoer voor frezen/draaien, een handvol kleine en middelgrote verticale machines en een VF-10. De bewerkingen bestaan vooral uit aluminiumsnijden voor luchtvaartonderdelen en het maken van composiet mallen. Drie van de verticale machines zijn exclusief voor doorlopend composietsnijden, met stofverzameling en AirTurbine-spilbevestigingen.

✔ Industrie: lucht- en ruimtevaart en defensie
✔ Locatie: Palestine, Illinois, VS
✔ Huidige Haas machines: meer dan 20 Haas machines, inclusief, maar niet beperkt tot: 6 UMC's, verschillende GR's, VMC's met APC's, DT's, een ST-30SSY met staafdoorvoer voor frezen/draaien, diverse kleine en middelgrote verticale machines, en een VF-10.

JD ELLEN MANUFACTURING, INC.

Voor JD Ellen Manufacturing betekent Haas Automation het ontwikkelen van een 'lean' cultuur die continu op zoek is naar verbeteringen in alle aspecten van het bedrijf, evenals het leveren van uitmuntende service aan onze klanten en de gemeenschap. We proberen de voorbeelden te volgen die we zien bij Haas en anderen in het verleggen van de grenzen van innovatie om kwalitatieve service te leveren en de levenskwaliteit te verhogen van iedereen die betrokken is bij het bedrijf.

✔ Industrie: Werkplaats
✔ Locatie: Phoenix, Arizona, VS
✔ Huidige Haas machines: 5 Haas draaimachines, 4 Haas VMC's en 4 Haas staafdoorvoeren

JWB GROUP

“Onze diensten omvatten CNC-bewerking op 3-, 4- en 5-assige machines, prototyping, enkele oplagen, kleine tot middelgrote opdrachten, reverse engineering, conceptuele en productvisualisatie, en matrijsontwerp en -productie. Om dat te doen, moet je de juiste machines voor de klus hebben en de juiste relatie met de juiste mensen die ze leveren. Met Haas hebben we dat.”

- Grant Bowring, algemeen directeur van de JWB Group

✔ Industrie: CNC-opdrachten
✔ Locatie: Auckland, Nieuw Zeeland
✔ Huidige Haas-machines: (2) VF-3, VF-2SS, VF-3SS, ST-10, Haas-staafdoorvoer en ST-35Y

CNC MACHINING CO LTD

“Investeren in nieuwe technologie, zoals de UMC-750 van Haas, zorgt ervoor dat onze klanten op de meest efficiënte manier toegang krijgen tot de nieuwste productietechnieken. De 5-assige machine is in feite de allerbeste in onze industrie. U kunt niets beters krijgen dan de 5-assige machine.”

- Ally Houston, algemeen directeur van CNC Machining, Co.

✔ Industrie: CNC-werkplaats
✔ Locatie: Auckland, Nieuw-Zeeland
✔ Huidige Haas machines: (2) UMC-750, VF-2, DS-30SSY, Haas staafdoorvoer, DM-2 met TRT100 en ST-10

CHAPMAN MANUFACTURING LTD

“De VF-2 heeft uitzonderlijk gepresteerd”, zegt Chris, waardoor Chapman Manufacturing werkstukken sneller, nauwkeuriger en met betere oppervlaktenabewerkingen kon produceren. “Maar het is niet alleen de machinale kant van de dingen”, voegt hij eraan toe, “de service na verkoop is uitzonderlijk. Een serviceagent van Haas in Christchurch maakt een enorm verschil.”

– Chris Chapman, eigenaar, Chapman Manufacturing

✔ Industrie: CNC-werkplaats
✔ Locatie: Christchurch, Nieuw-Zeeland
✔ Huidige Haas machines: VF-2, ST-25Y en Haas staafdoorvoer

DK Custom Producten

DK Custom Products werd door Devin en Kevin opricht om onderdelen te leveren die “beter zijn dan OEM-onderdelen” aan eigenaren van Harley Davidson die lange afstanden afleggen op hun motorfietsen. Na het initieel met de hand vervaardigen van werkstukken, investeerden ze in hun eerste CNC, een Haas TM-2P om te beginnen met het bewerken van werkstukken van billet. Naarmate de productievolumes groeiden, voegden ze een Haas ST-20Y met Haas staafdoorvoer toe om cilindrische werkstukken met freeskenmerken compleet te bewerken. En meest recent voegden ze een VF-2SS toe voor grote werkstukken die eerder op de TM-2P werden gefreesd.

STAAFDOORVOER = EENVOUDIGE AUTOMATISERING

Kenmerken:

Opklapontwerp biedt gemakkelijke toegang voor snelle voeringswijzigingen
Hoge duwstangsnelheden voor kortere cyclusduur van deel-tot-deel
Mogelijkheid om de drukstang als stop te gebruiken
Verbeterd mechanisch ontwerp voor meer betrouwbaarheid en prestaties

Eenvoudige verplaatsing van staafdiameter (hoogteverstelling), met betere ergonomie
Snel verwisselbaar drukstangontwerp, zonder gereedschap

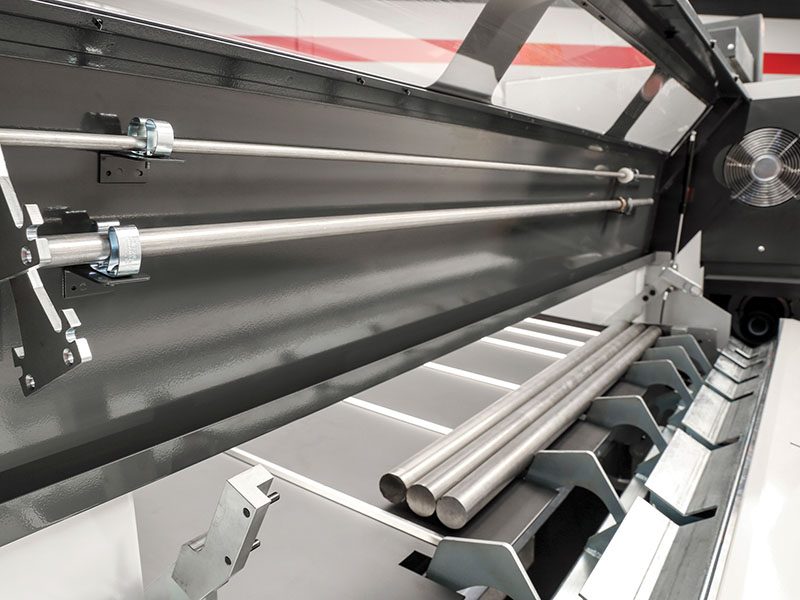

Opslag voor beide drukstangdiktes, 3/8" (9,5 mm) and 3/4" (20 mm)

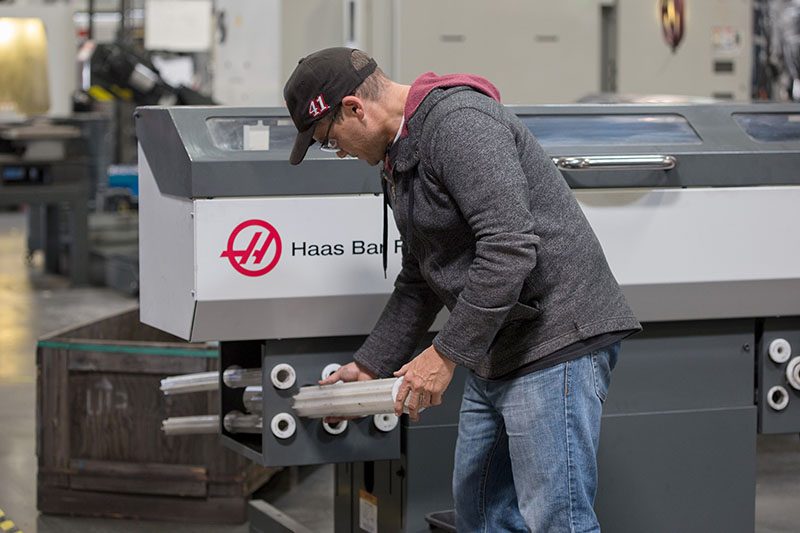

Gemakkelijk toegankelijke opslag voor alle geëxtrudeerde voeringen

Bar Capacities	S.A.E	METRIC
Bar Diameter Range (varies w/lathe model)	0.375 in to 3.00 in	10 mm to 76 mm
Staaflengtecapaciteit	48 in	1219 mm
Aanbevolen max. staaf in spil	48 in	1219 mm
Minimale staaflengte	10 in	254 mm

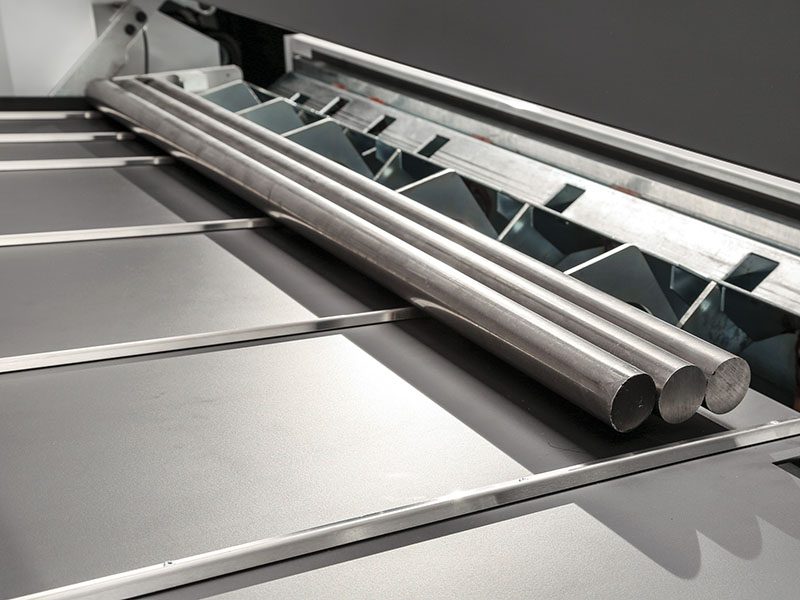

Charging Tray	S.A.E	METRIC
Tray Capacity	30 EA x 1 in	30 EA x 25 mm
Staging Area Width	30 in	762 mm
Max. gewicht van totale staven	650 lb	295 kg

Max Bar Weight Capacity	S.A.E	METRIC
Max. gewichtslimiet van hefarm	80 lb	36 kg

Pushrod	S.A.E	METRIC
Max. drukkracht Druklimiet	100 lbf	445 N

Accuracy	S.A.E	METRIC
Positionering zonder eindstop	± 0.010 in	± 0.25 mm

Algemeen	S.A.E	METRIC
Machinegewicht	900 lb	408 kg

Dimensions - Shipping	S.A.E	METRIC
Binnenlandse pallet	90.0 in x 66.0 in x 56.0 in	229 cm x 168 cm x 143 cm
Gewicht	1200 lb	545.0 kg
