VP-5 prismático



Póngase en contacto con el Haas Factory Outlet local para conseguir los mejores precios.

Centro de mecanizado prismático vertical; 40" x 26" x 25"

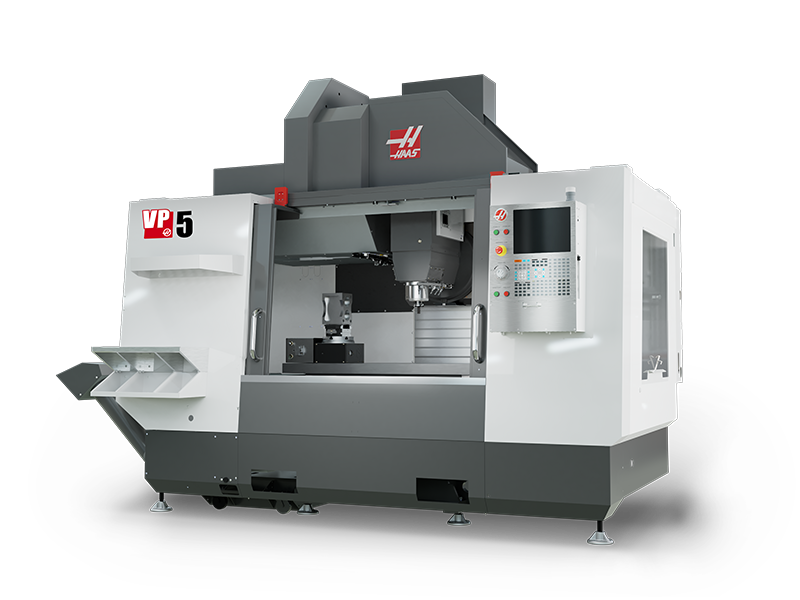

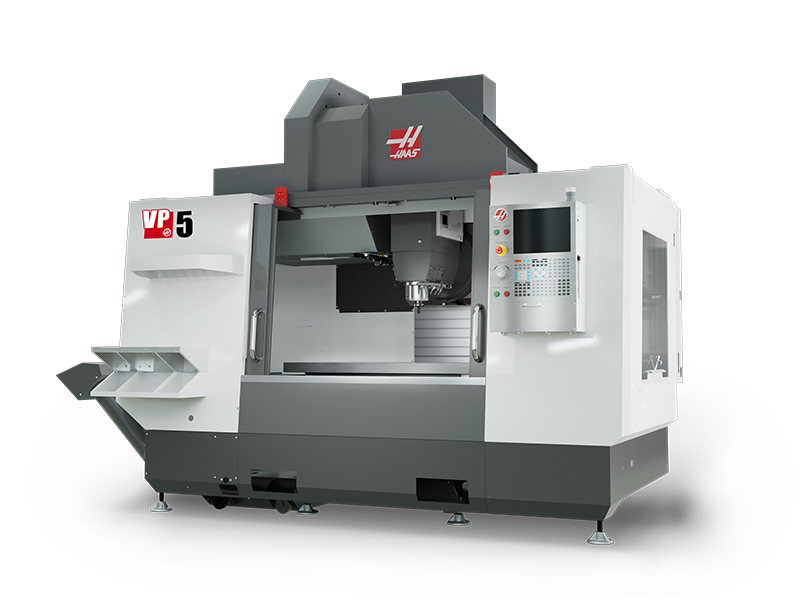

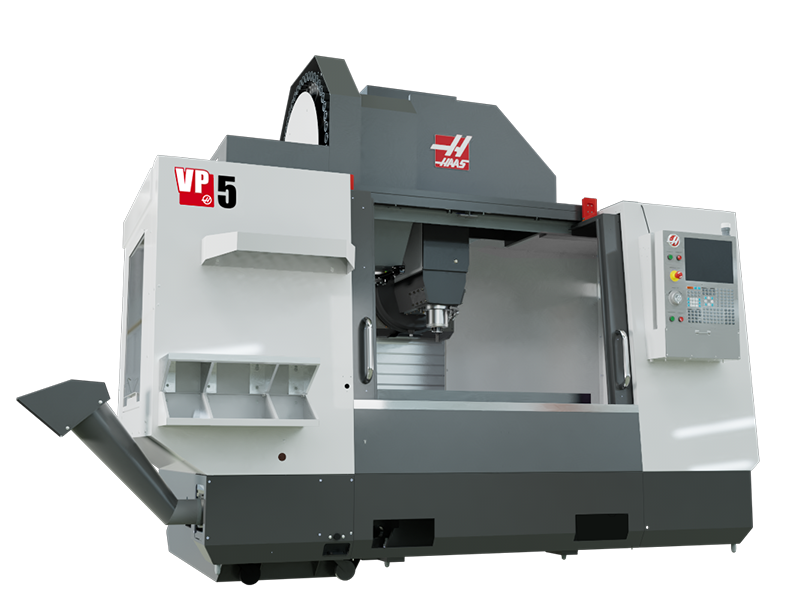

El centro de mecanizado vertical Haas VP-5 combina la estructura rígida de nuestros centros de mecanizado vertical de tamaño mediano con un cabezal del husillo articulado para crear una máquina versátil destinada al procesamiento de piezas prismáticas de varias caras.

  • Piezas prismáticas de la fresadora en una sola puesta a punto
  • Husillo articulado con cono ISO 40 y freno
  • Rotación del husillo del eje B +106 a -8º, interpolado o en posicionamiento

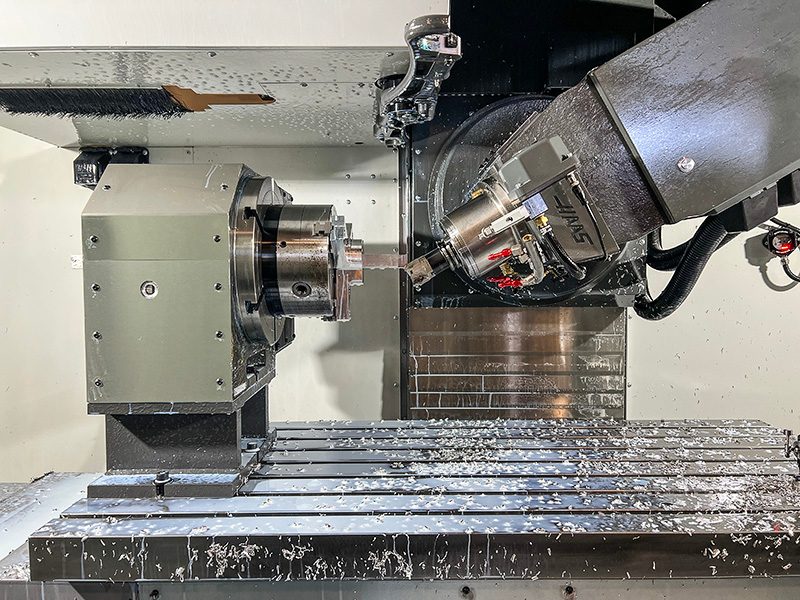

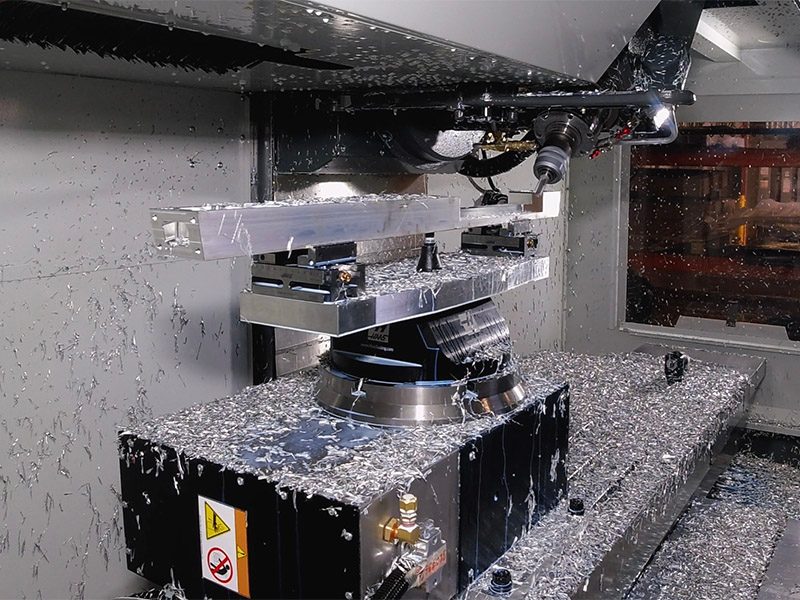

  • Incorpore una mesa giratoria para mecanizado a 5 caras
  • 40 Cono
  • 4 Eje
  • 8.1k RPM
  • 50+1 Capacidad de herramientas

NOTA: Indicado con mesa giratoria opcional. Las dimensiones de la nariz del husillo a la mesa (mínima y máxima) variarán según la orientación del husillo.

Comparar máquinas

OPCIONES DISPONIBLES

DOCUMENTACIÓN TÉCNICA

PRODUCTOS RELACIONADOS

Recorridos S.A.E METRIC
Eje X 40.00 in 1016 mm
Eje Y 26.00 in 660 mm
Eje Z 25.00 in 635 mm
Spindle S.A.E METRIC
Potencia máx. 30.0 hp 22.4 kW
Velocidad máx. 8100 rpm 8100 rpm
Par máx. 150.0 ft-lbf @ 500 rpm 203.0 Nm @ 500 rpm
Sistema de accionamiento Direct Speed, Belt Drive Direct Speed, Belt Drive
Cono CT or BT 40 CT or BT 40
Lubricación del cojinete Grease Packed Grease Packed
Refrigeración Air Cooled Air Cooled
Balance del eje B S.A.E METRIC
Viajes +106° to -8° +106° to -8°
Velocidad máx. 50 °/sec 50 °/sec
Torque (Continuous) 1854 ft-lbf 2514 Nm
Par de freno 1200 ft-lbf 1626 Nm
Mesa S.A.E METRIC
Longitud 54.0 in 1372 mm
Anchura 24.0 in 610 mm
Anchura de ranuras en T 0.626 in to 0.630 in 15.90 mm to 16.00 mm
Distancia entre ejes con ranura en T 3.15 in 80 mm
Número de ranuras en T estándares 5 5
Peso máx. en mesa (distribuido uniformemente) 3500 lb 1588 kg
Feedrates S.A.E METRIC
Corte máximo 500 ipm 12.7 m/min
Rápidos en X 710 ipm 18.0 m/min
Rápidos en Y 710 ipm 18.0 m/min
Rápidos en Z 710 ipm 18.0 m/min
Axis Motors S.A.E METRIC
Empuje máx. X 2550 lbf 11343 N
Empuje máx. Y 4100 lbf 18238 N
Empuje máx. Z 4100 lbf 18238 N
Tool Changer S.A.E METRIC
Tipo SMTC SMTC
Capacidad 50+1 50+1
Max Tool Diameter (full)** 2.5 in 64 mm
Max Tool Diameter, Large (adjacent empty)** 5.0 in 127 mm
Longitud máx. de herramienta (desde línea de calibración) 13.00 in 330 mm
Max Tool Length (probeable) 10.9 in 277 mm
Peso máx. de herramienta 12.0 lb 5.4 kg
Herramienta a herramienta (media) 1.80 s 1.80 s
Viruta a viruta (media) 3.30 s 3.30 s
General S.A.E METRIC
Capacidad de refrigerante 55 gal 208 L
Air Requirements S.A.E METRIC
Air Required† 4 scfm @ 100 psi 113 L/min @ 6.9 bar
Manguera de aire entrada 3/8 in 3/8 in
Acoplador (aire) 3/8 in 3/8 in
Presión mín. aire 80 psi 5.5 bar
Electrical Specification S.A.E METRIC
Velocidad del husillo 8100 rpm 8100 rpm
Sistema de accionamiento Direct Speed, Belt Drive Direct Speed, Belt Drive
Potencia de husillo 30.0 hp 22.4 kW
Tensión de entrada CA (3 fase) - Baja 220 VAC 220 VAC
Amperios carga completa (3 fase) - Bajo 70 A 70 A
Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
Full Load Amps (3 Phase) - High* 35 A 35 A
Dimensions - Shipping S.A.E METRIC
paleta doméstica 168.0 in x 99.0 in x 125.0 in 427 cm x 251 cm x 318 cm
Peso 15360 lb 6967.0 kg

NOTA: Todas las especificaciones enumeradas corresponden a la configuración estándar de la máquina. Los equipos opcionales puede cambiar las especificaciones de la máquina.

*Las máquinas Haas están diseñadas para funcionar a 220 V CA (200-240 V CA). Hay disponible un transformador opcional interno de alta tensión (380 - 480 V CA) para todos los modelos, salvo para las máquinas de sobremesa, CL-1, CM-1 y los encaminadores de la serie SR. Este transformador opcional interno de alta tensión no puede instalarse en campo; debe pedirse junto con la máquina.

Las máquinas Haas destinadas a Europa y el Reino Unido están configuradas con un transformador interno no aislado de alta tensión para funcionar a 400 VCA, excepto las máquinas de sobremesa, CL-1, CM-1 y los encaminadores de la serie SR.

**Los cambiadores de herramientas opcionales pueden tener un tamaño máximo de herramienta diferente al cambiador de herramientas estándar. Las herramientas extragrandes pueden necesitar que haya dos alojamientos adyacentes vacíos entre ellas. Haga clic aquí para ver las especificaciones del portaherramientas.

¡ATENCIÓN! Los husillos de alto rendimiento opcionales pueden tener un mayor requisito de potencia que el husillo estándar. Sin embargo, si la potencia del husillo (kW) no cambia, la potencia requerida sigue siendo la misma. Verifique la alimentación antes de poner en marcha la máquina.

† El consumo de aire en las máquinas de la serie DC cono iso 40 puede ser mayor cuando se activa el chorro de aire a través de la herramienta Through-Tool Air Blast (TAB).



¿Desea más información?

Si desea más información sobre cómo la nueva máquina de Haas puede dar vida a sus productos, indíquenos su información de contacto.

Precios y especificaciones sujetos a cambios sin previo aviso. Fletes, aparejos, impuestos locales, impuestos estatales y accesorios instalados por el distribuidor no incluidos. La empresa no se responsabiliza de los errores tipográficos ni de imprenta. Las máquinas se muestran con equipo opcional. El aspecto real de las máquinas puede variar.
