Spillen

Ontworpen en ontwikkeld in Californië - door Haas

Spillen van Haas - gemaakt op machines van Haas

Haas-spindels worden vervaardigd op onze eigen Haas-machines. Voorbewerking wordt gedaan in robotcellen op draaimachines van Haas. Het draaien van gehard staal en schroefdraadsnijden vindt plaats op andere Haas-machines.

Kijk zelf maar

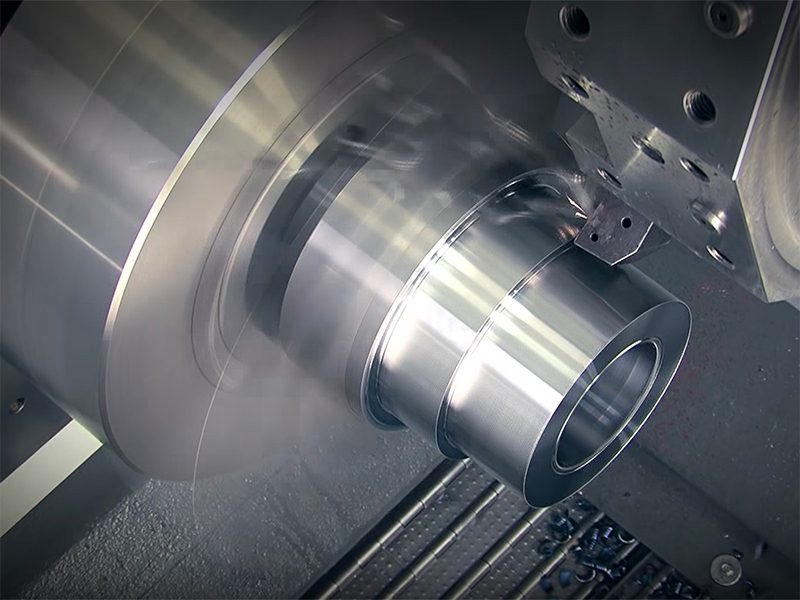

Bekijk hoe onze draaimachinespillen worden gefabriceerd op Haas ST-40 draaimachines in een van de langstlopende robotcellen in de Haas fabriek.

Overzicht Haas freesspilopties

Kies uit talloze spilopties voor uw nieuwe Haas-frees. Deze video biedt een eenvoudig te begrijpen overzicht van alle spillen die wij te bieden hebben, geordend op conusgrootte en spilsnelheid.

Niet alleen lagers en assen, maar ook elektronica

Spillen zijn slechts zo goed als de elektronica die ze aandrijft. We ontwerpen onze aandrijfsystemen zeer zorgvuldig om de allerbeste prestaties en betrouwbaarheid te leveren voor onze werktuig machines. Bij Haas is verticale integratie niet zo maar een modewoord, maar vooral een manier van werken.

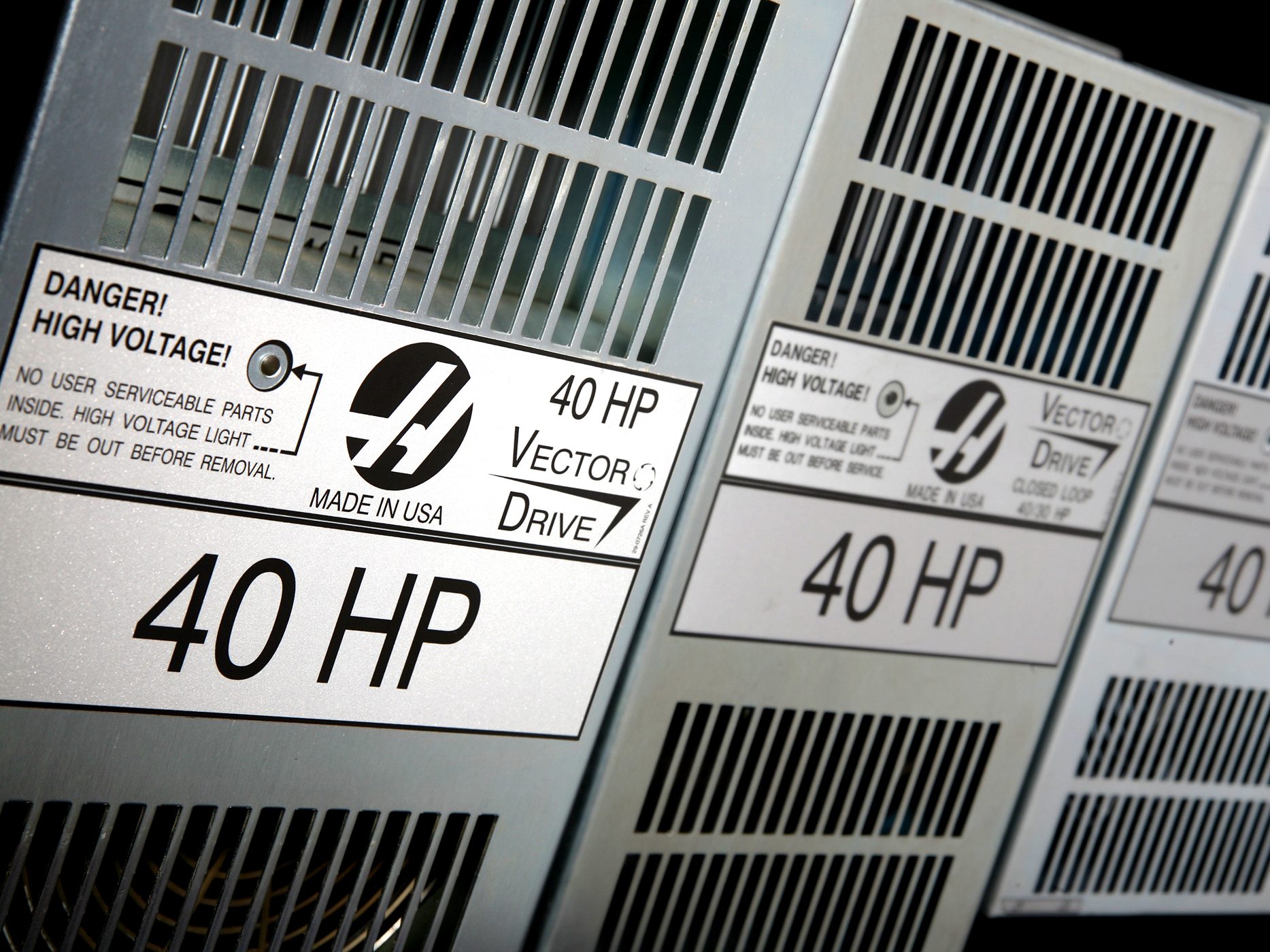

Krachtige vectorspilaandrijvingen – De door Haas ontworpen vectorspilaandrijving maakt gebruik van digitale servotechnologie met gesloten lus voor nauwkeurige snelheidsregeling en topprestaties onder zware freesbelasting, wat leidt tot de snelste, krachtigste spillen ooit. Met onze vectoraandrijvingen kunt u de spil gedurende 15 minuten tot 150 procent van het continue vermogen van de motor laten stijgen, en gedurende 3 minuten tot 200 procent. Dat is meer ruimte voor prestatieverbetering dan de meeste andere aandrijvingen op de markt.

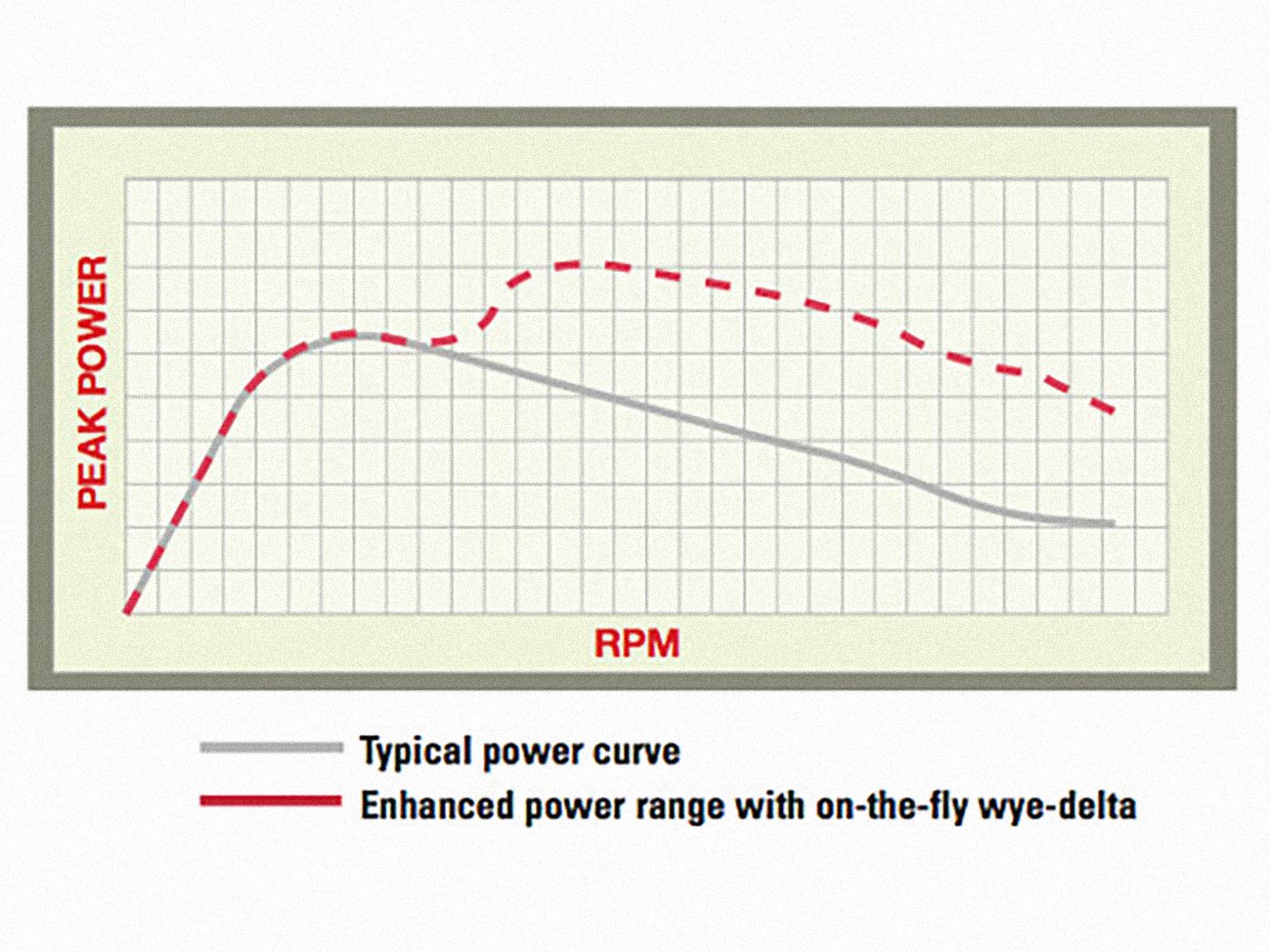

Sterdriehoekschakeling tijdens productie – Veel Haas machines zijn voorzien van een dubbele windingmotor - ster en driehoek - met een elektronische schakelaar om tussen de twee windingen te schakelen. Door het selecteren van de beste winding voor frezen met een laag toerental en ook voor frezen met een hoog toerental, leveren we een hoger koppel over een breder toerentalbereik. En onze sterdriehoekschakeling tijdens productie maximaliseert acceleratie/deceleratiewaarden voor meer verspanen en minder wachten.

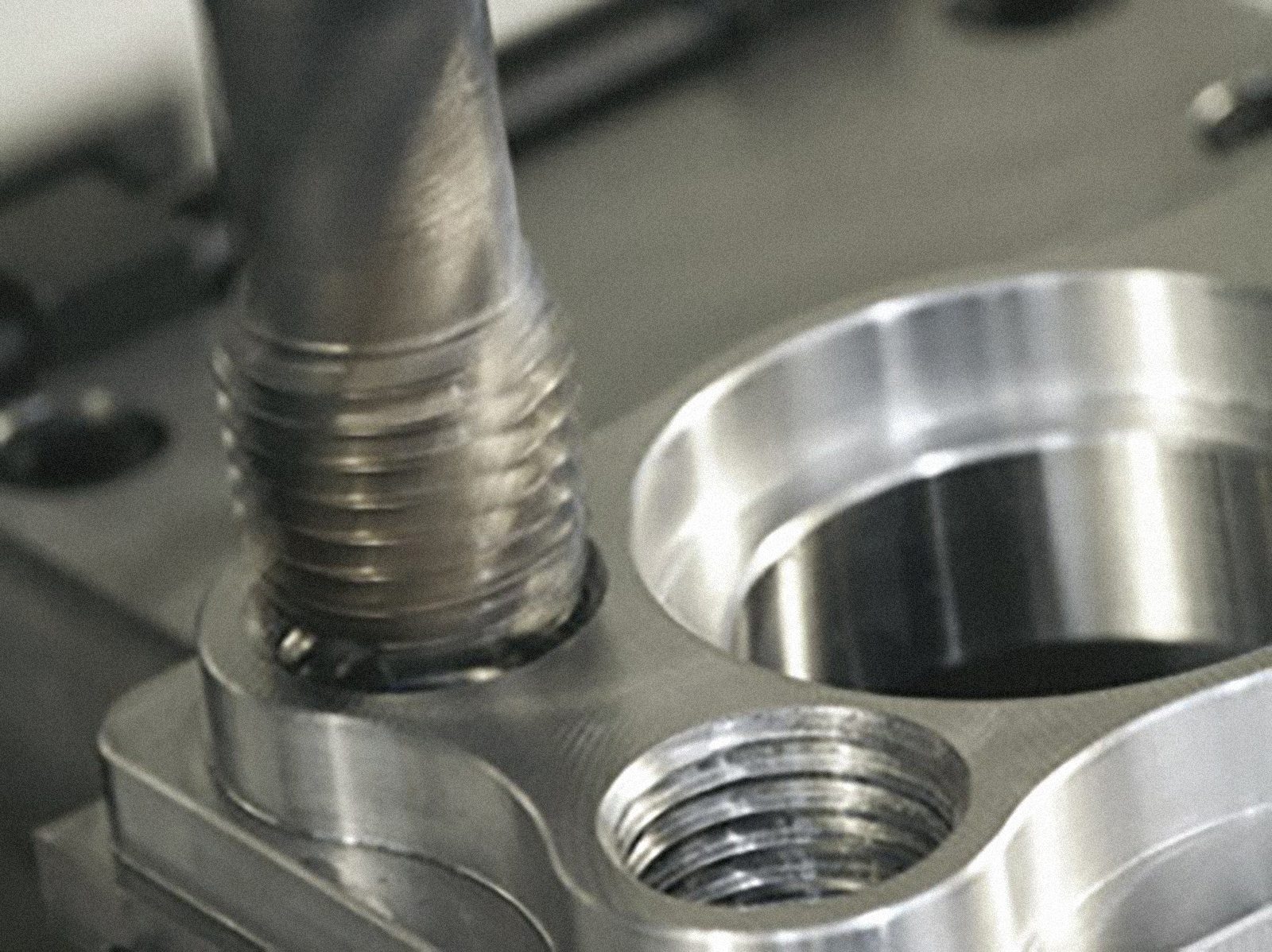

Gesynchroniseerd tappen – De krachtige Haas spil is gesynchroniseerd met de Z-asbeweging van de machine om gesynchroniseerd tappen te leveren. Dit elimineert de noodzaak voor dure zwevende taphouders en voorkomt de vervorming van schroefdraad en het uittrekken van de schroefdraadinloop. De trunnion kan zich tot negen keer sneller terugtrekken dan hij naar binnen gaat om de cyclusduur te verkleinen, en door een automatische tapherstelfunctie kan de trunnion zich in het geval van een onderbreking gemakkelijk terugtrekken uit een gat. (Standaard op alle machines behalve GR, Mini Mill, Toolroom-freesmachine en Toolroom-draaimachine.)

Verticale bewerkingscentra
Horizontale freesmachines

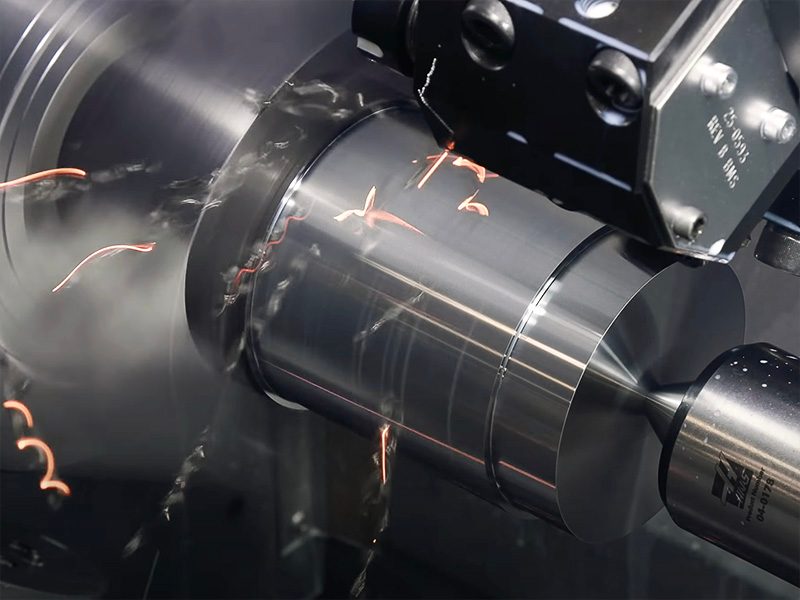

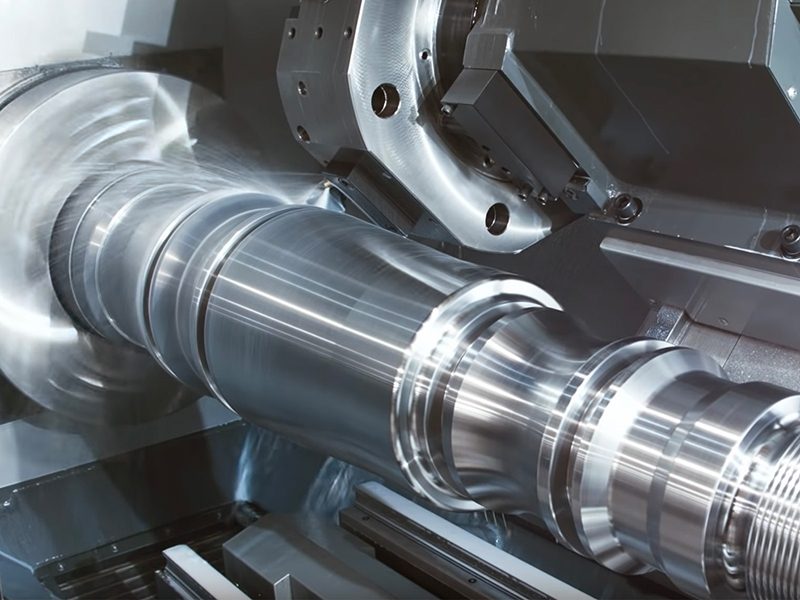

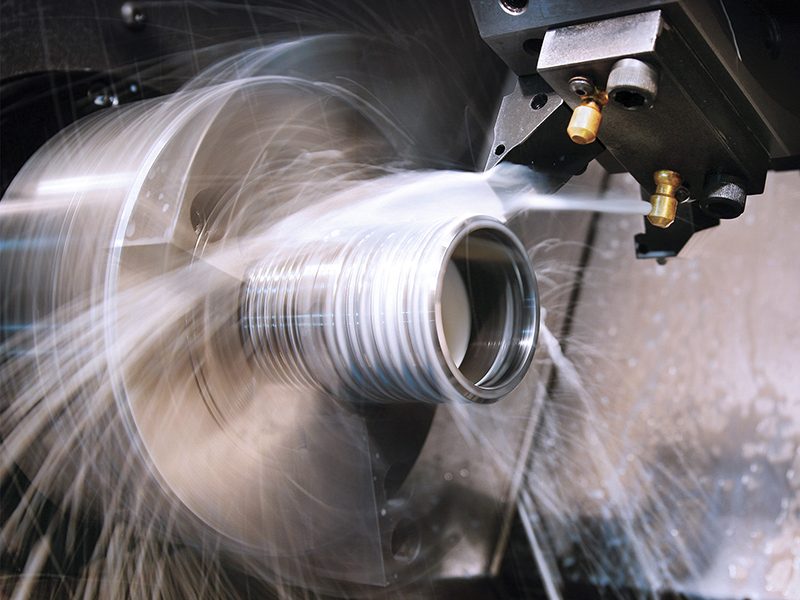

Draaimachines

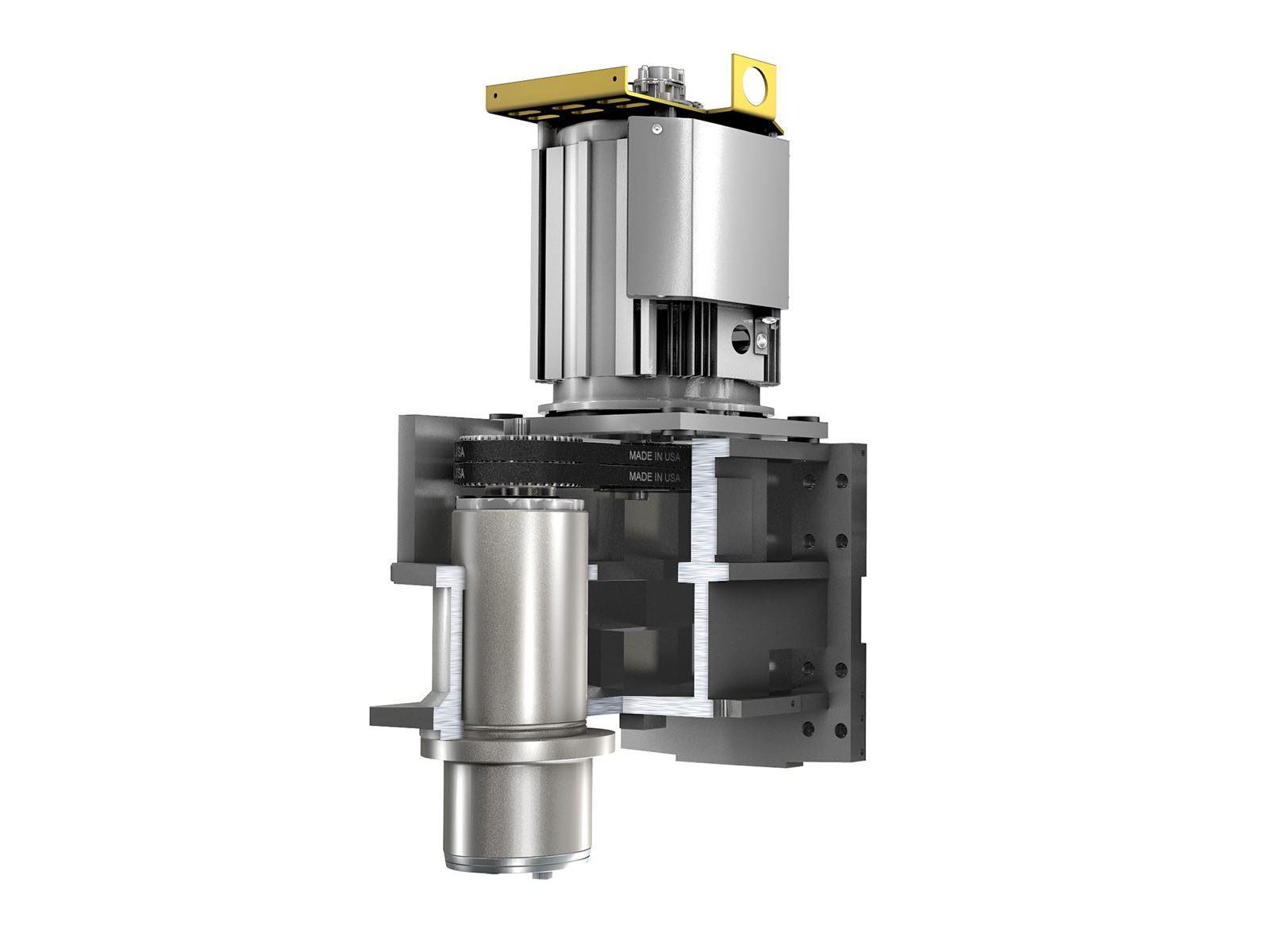

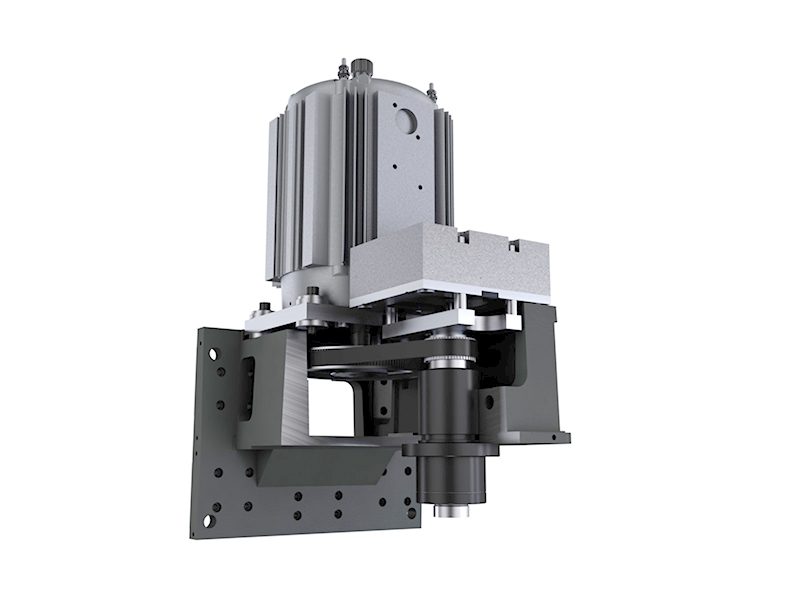

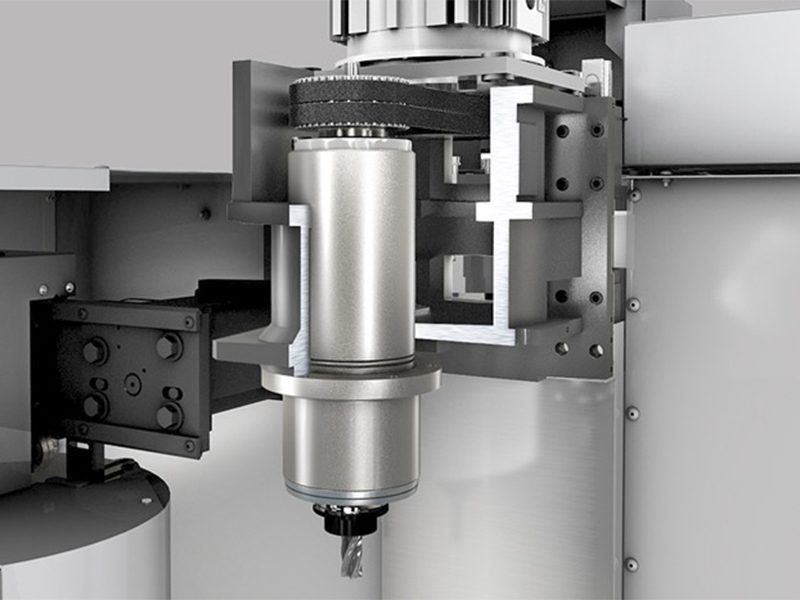

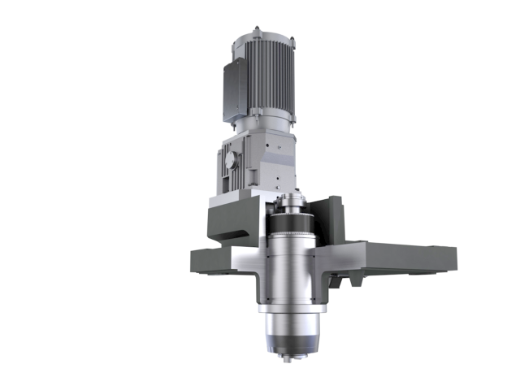

Riemaandrijving

Dit systeem bevat een door Haas gebouwde cartridge spil die via een riem door de motor wordt aangedreven. Dit levert een goede combinatie van koppel en toerental voor een brede selectie van machinebewerkingen. Hij biedt een geweldige algemene waarde.

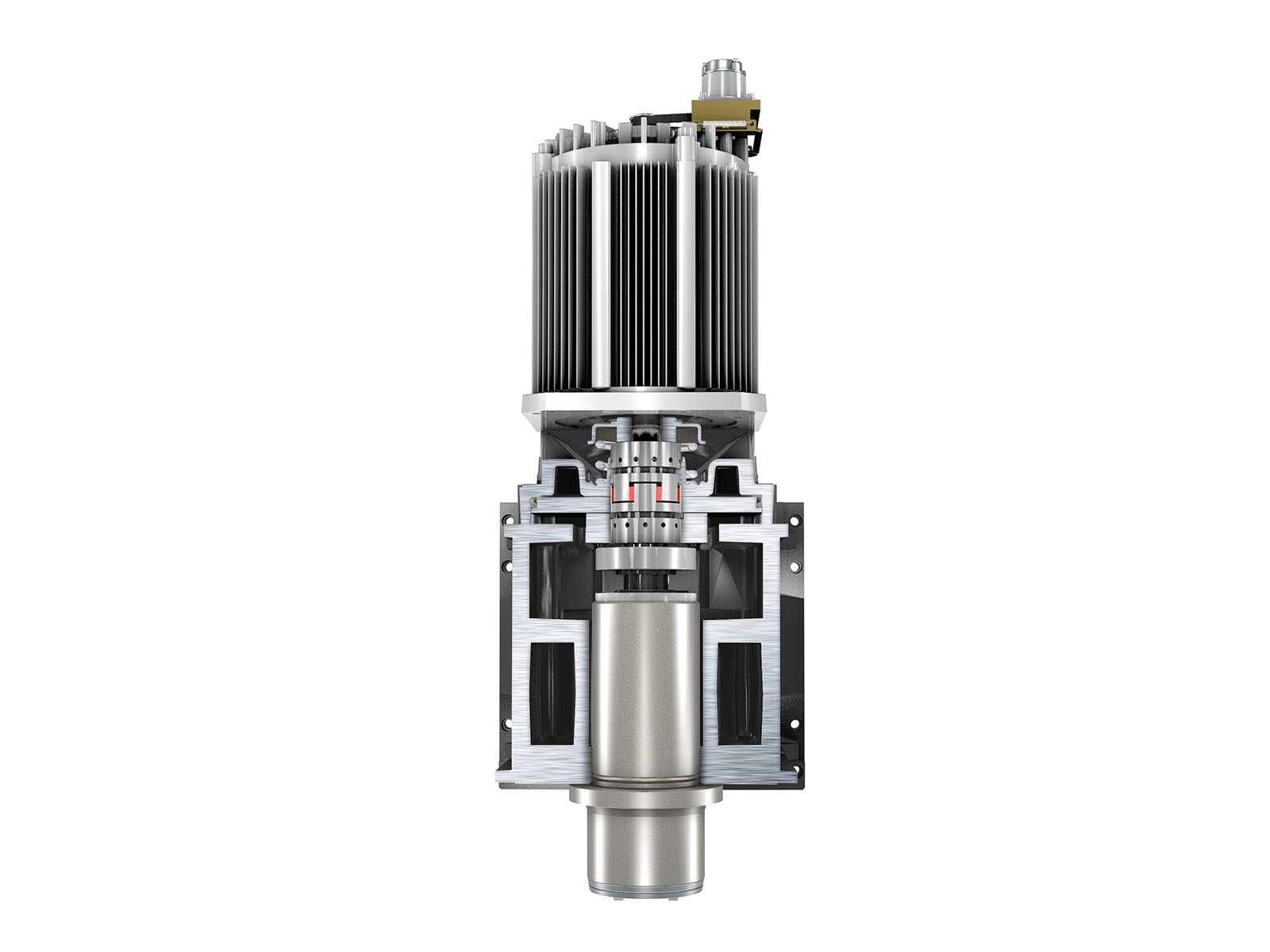

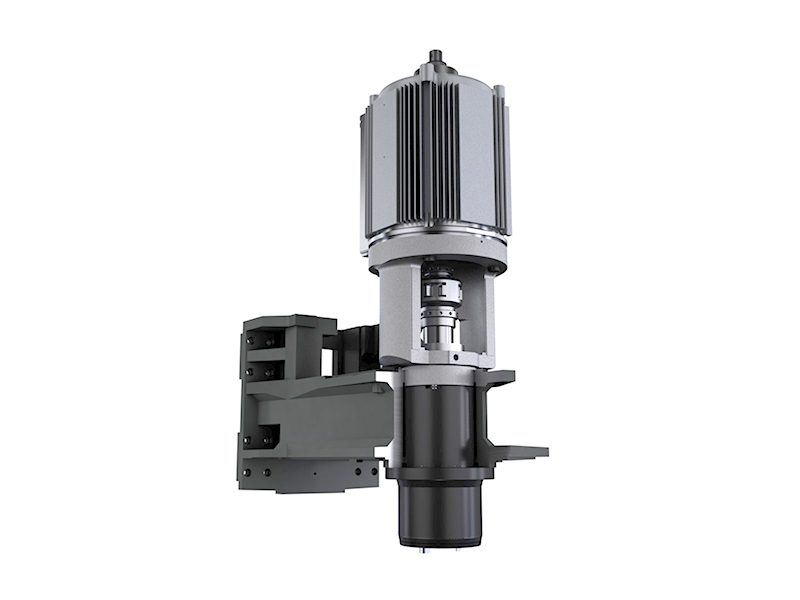

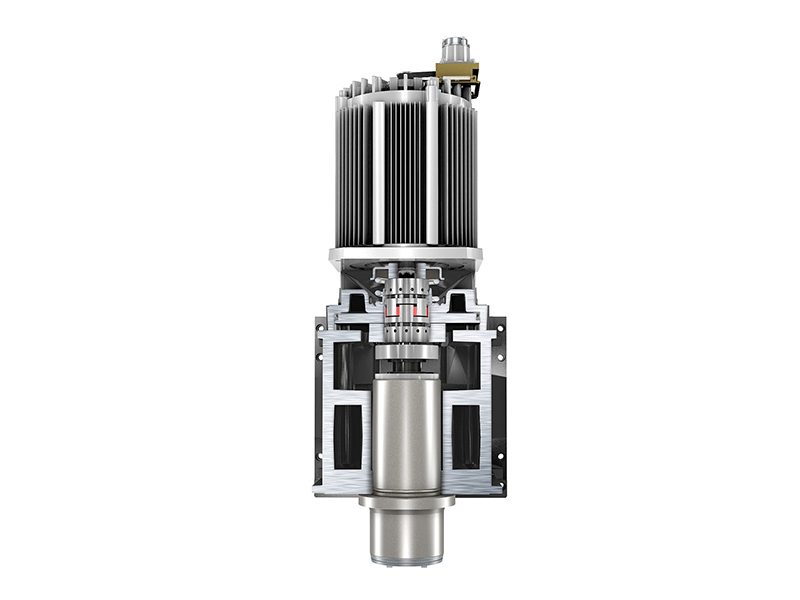

In-line aandrijving

De standaardconfiguratie voor de meeste 40-conus VMC's van Haas is een in-line direct aangedreven spil die rechtstreeks aan de motor is gekoppeld voor een uitstekende oppervlaktenabewerking en een grotere thermische stabiliteit. De in-line spil is beschikbaar van 8100 omw/min tot 20.000 omw/min.

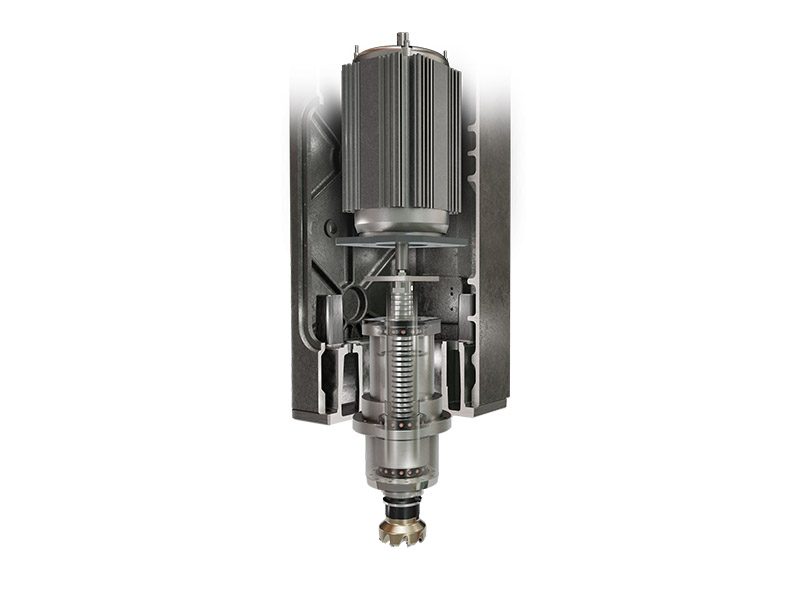

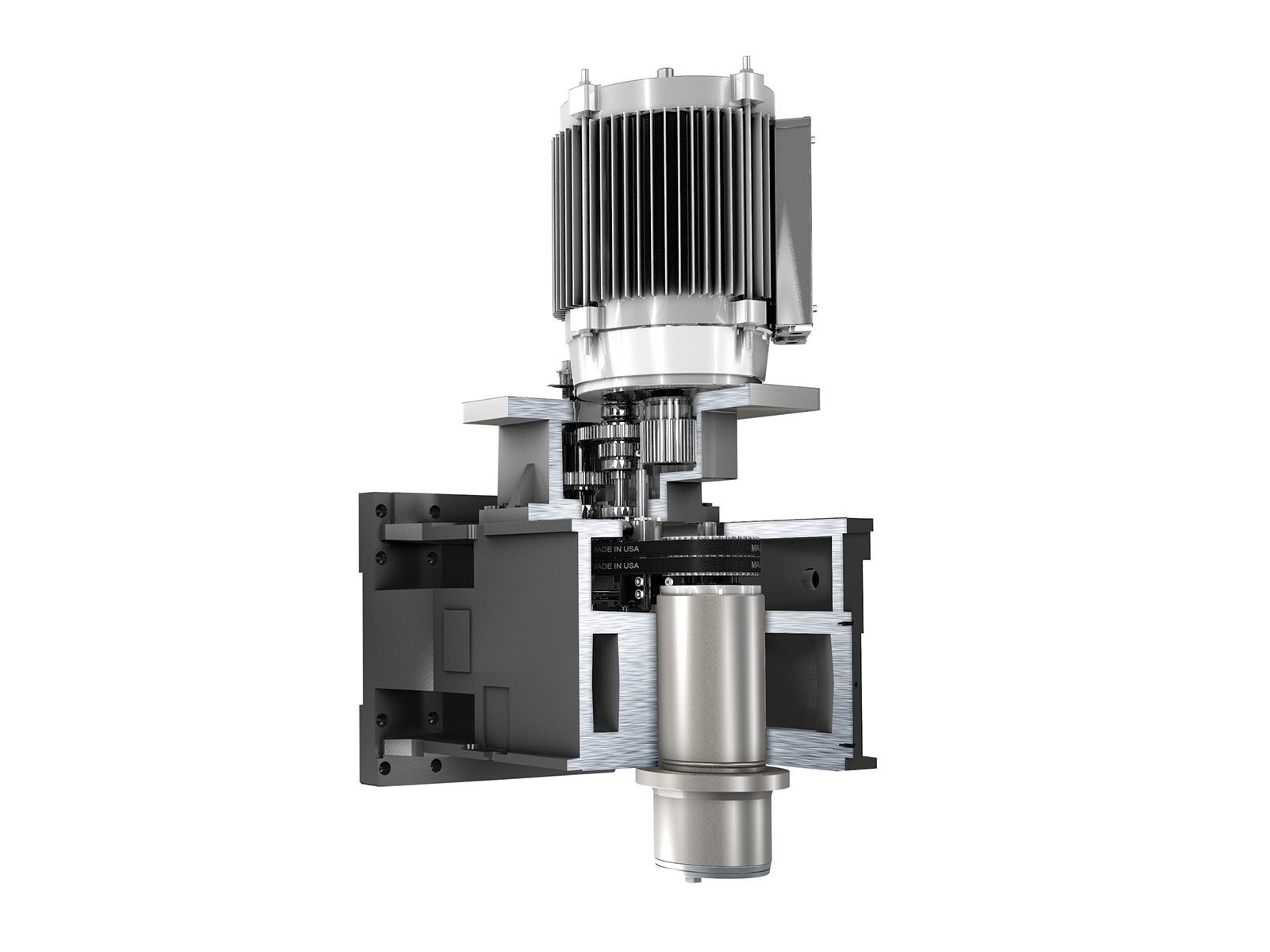

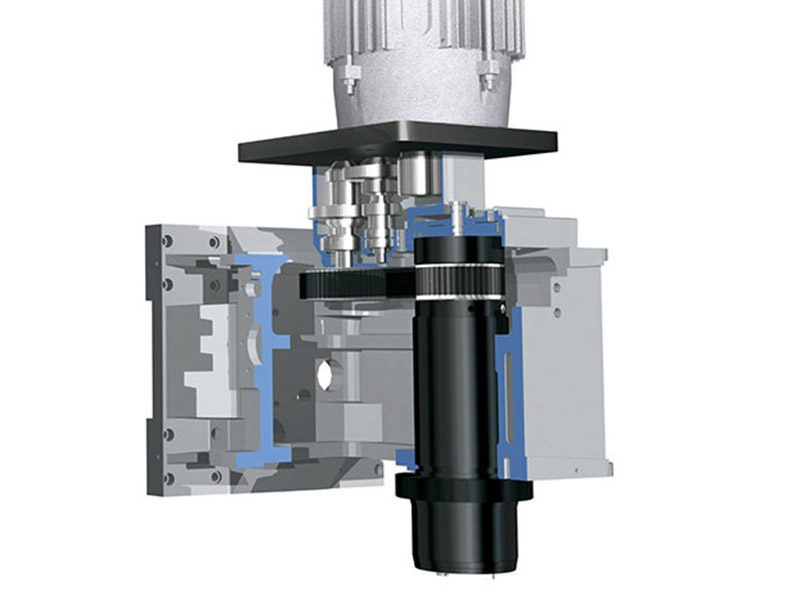

Tandwielaandrijving

De Haas spil met aandrijfsysteem met tandwielkast biedt een verhoogd koppel bij lage toerentallen voor zwaar frezen, terwijl hij tot 10.000 omw/min kan blijven draaien voor hogesnelheidsfrezen. Het is standaard op 50-conus machines en optioneel op de meeste 40-conus machines.

Available on the following machines: Sort By:

Constructie van spil

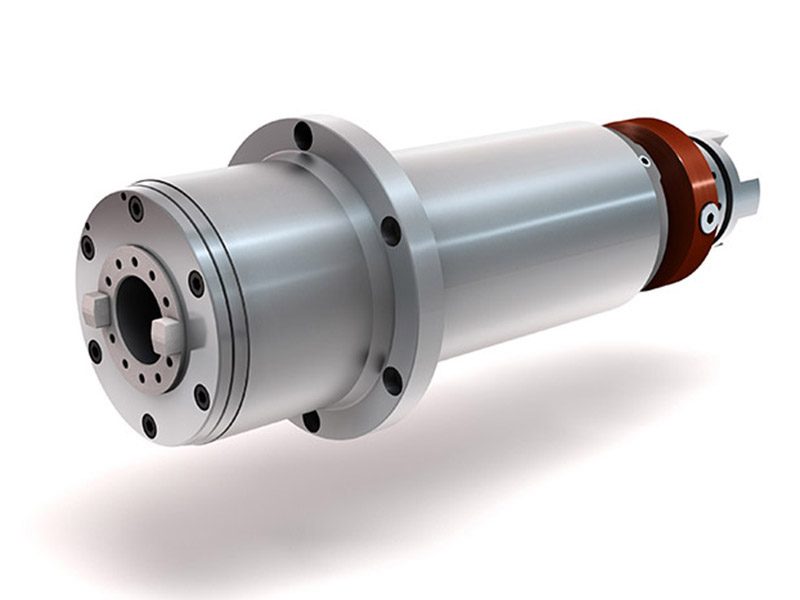

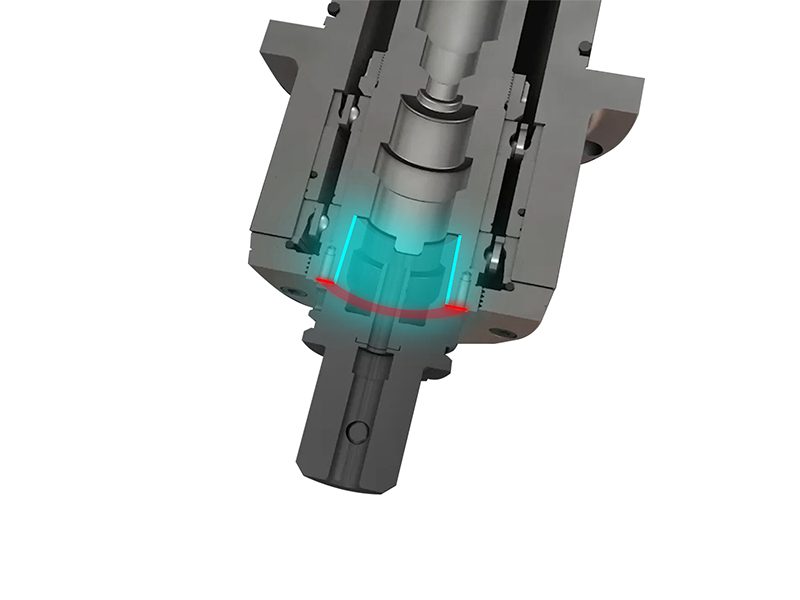

Het geavanceerde ontwerp van onze spillen biedt een hoge axiale-drukcapaciteit, maar genereert minimale hitte. De voor- en achterboringen van de behuizing en de OD van de spil worden in één bewerking afgewerkt. Dit garandeert een perfecte uitlijning tussen de boringen en OD's, waardoor de lagerwarmte wordt gereduceerd. Voor onze spillen gebruiken we uitsluitend hoogwaardige, zeer nauwkeurige lagers, waarbij de twee voorste lagers van elkaar worden gescheiden door een groot afstandsstuk om de radiale stabiliteit te verbeteren - waardoor zware snedes in harde materialen mogelijk worden. Om een lange levensduur te garanderen wordt elke spil onder druk gezet om koelmiddelverontreiniging te voorkomen en wordt ook automatisch gesmeerd om een nauwkeurige smering en een lange levensduur van de lagers te garanderen.
