Fresadora de sobremesa



Póngase en contacto con el Haas Factory Outlet local para conseguir los mejores precios.

Fresadora de sobremesa CNC para formación

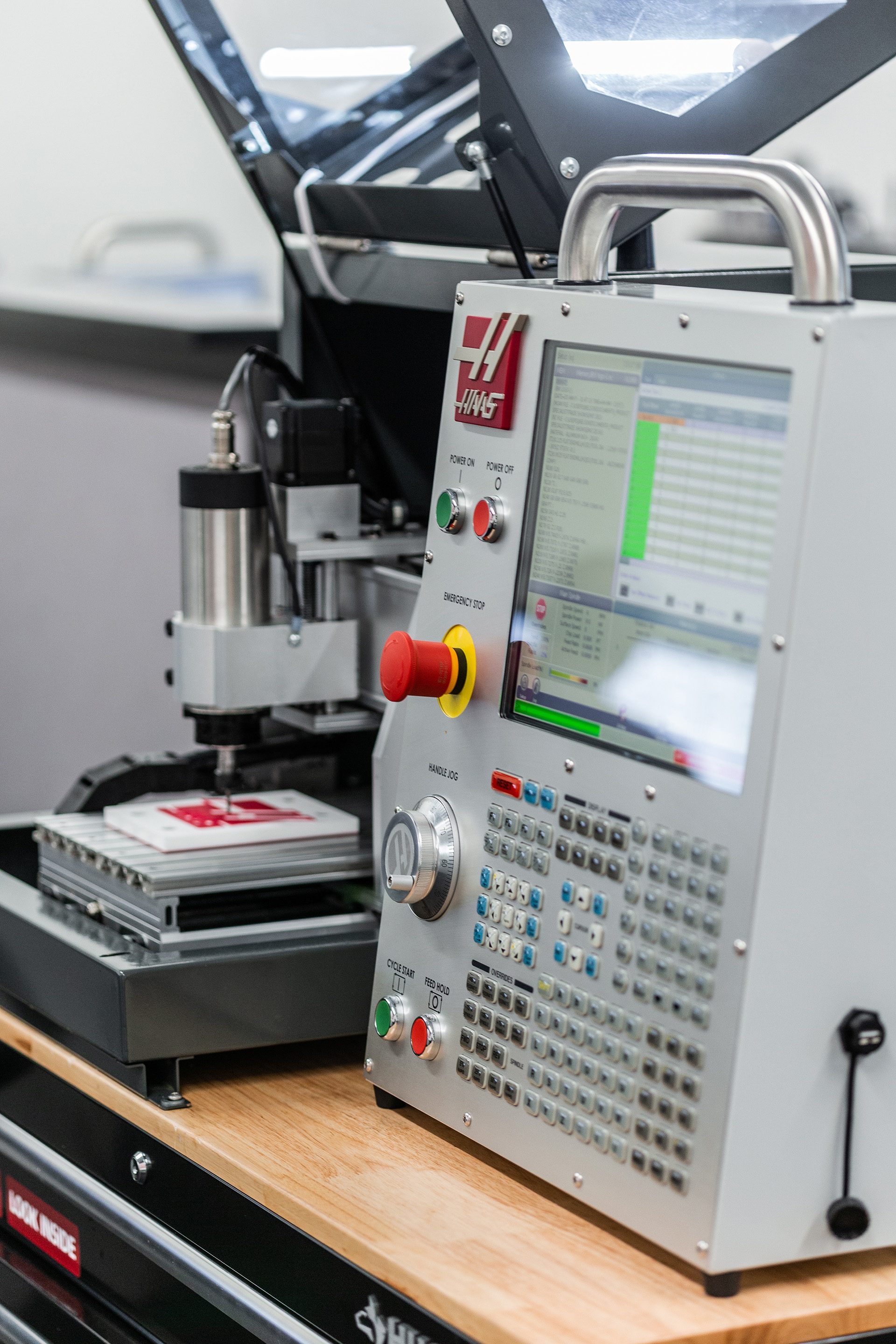

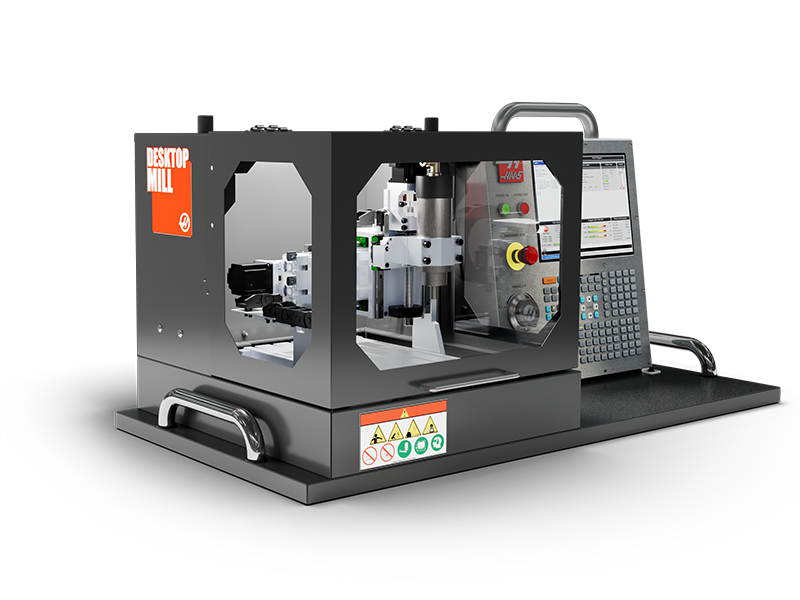

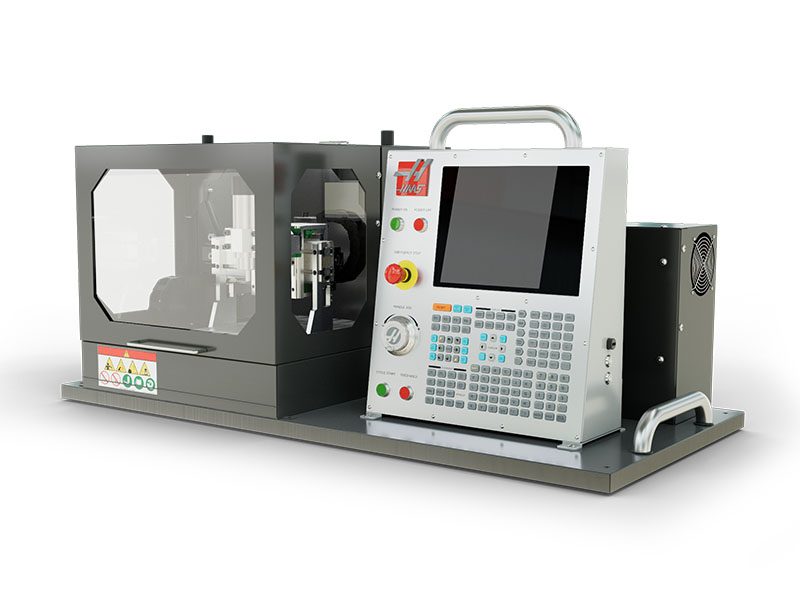

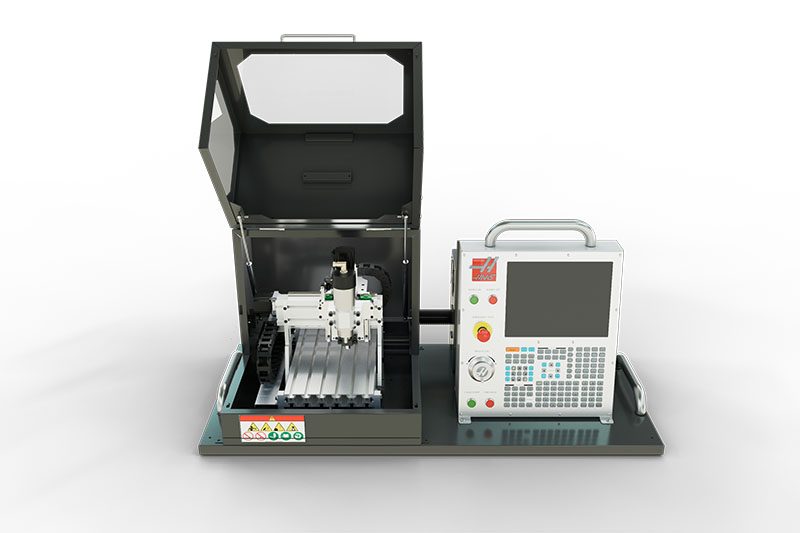

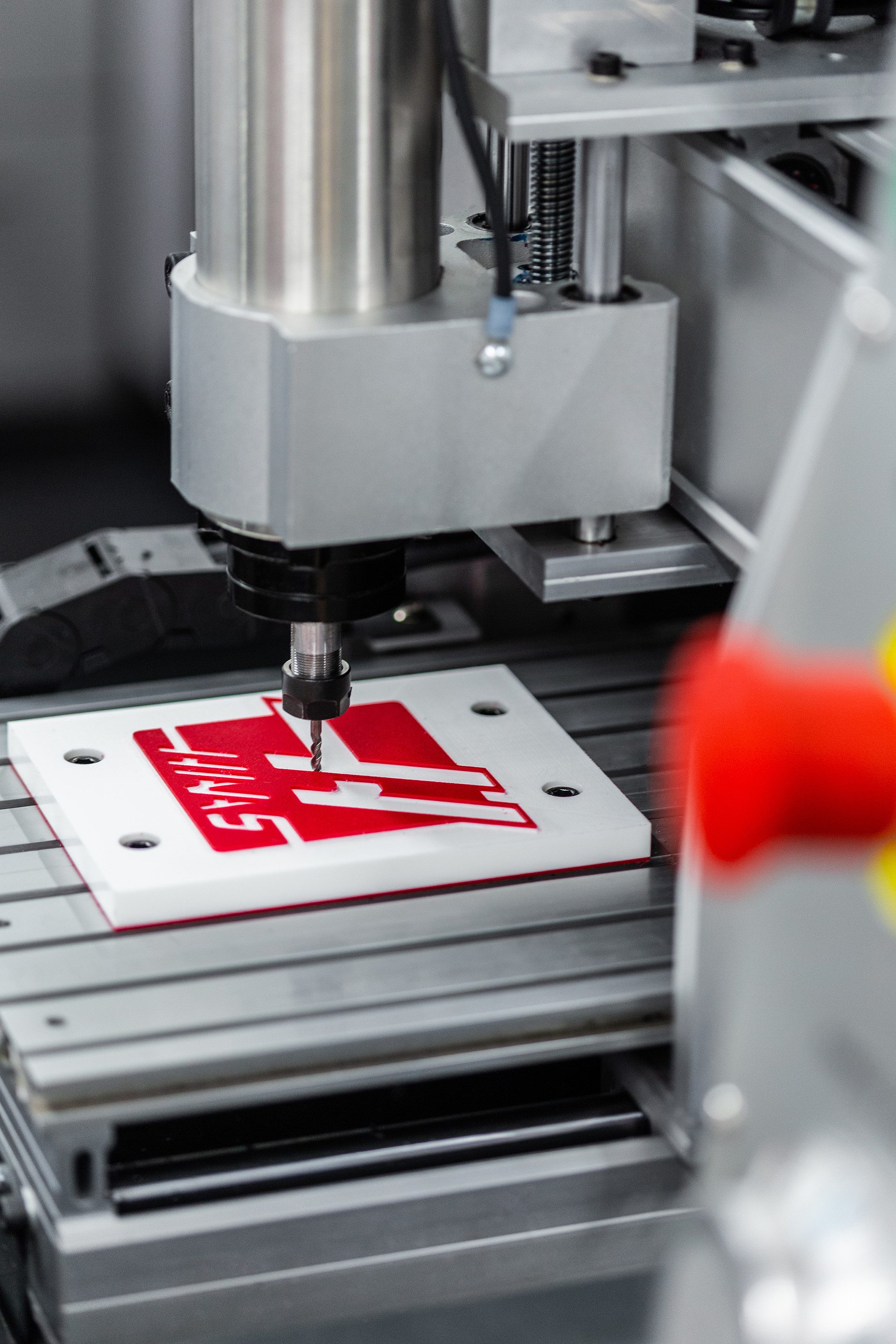

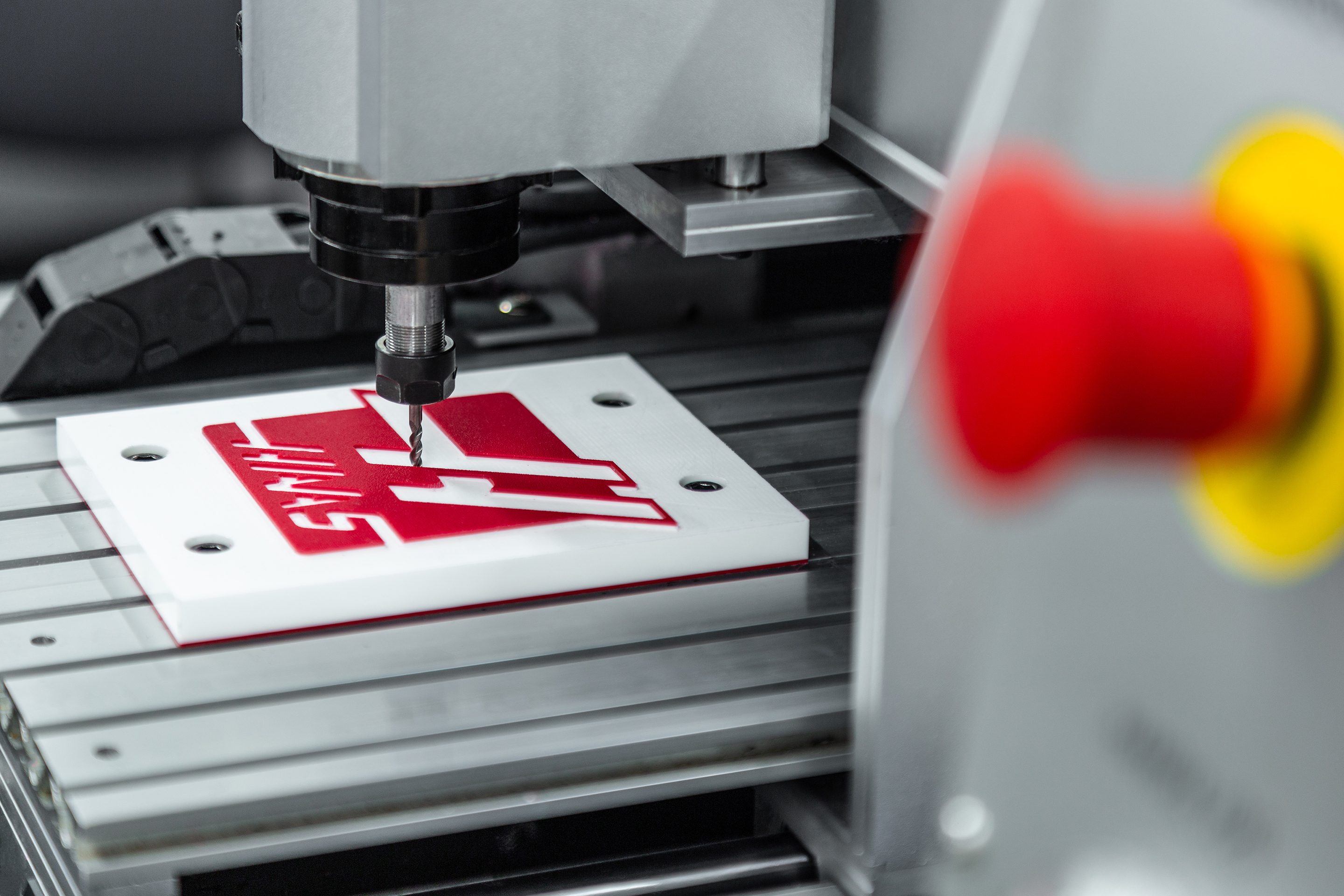

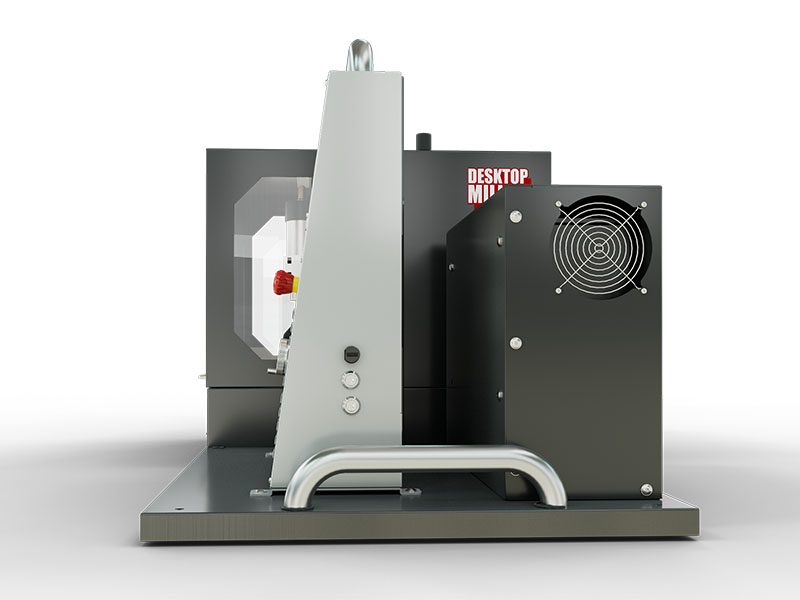

La fresadora de sobremesa de Haas es la máquina de formación definitiva para escuelas y facultades técnicas. La fresadora de sobremesa, que funciona con un control CNC de Haas con todas las funciones alojado en nuestro cerramiento de simulador portátil, es perfecta para enseñar los principios básicos de programación y funcionamiento de una fresadora CNC. Diseñada para cortar plásticos y cera mecanizable, también es perfecta para aficionados y maquinistas de sobremesa.

Portaplumas para CNC: convierte la fresadora de sobremesa en un trazador CNC para dibujar, probar recorridos de la herramienta y enseñar programación CNC.

Paquete de software disponible: mecanizado de alta velocidad, sistema de programación visual Haas, macros definidas por usuario, rotación de coordenadas y escala.

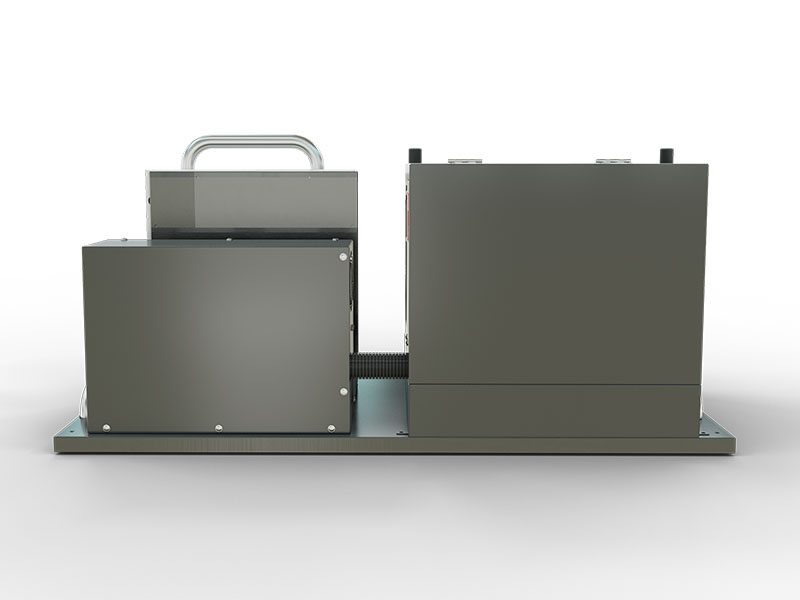

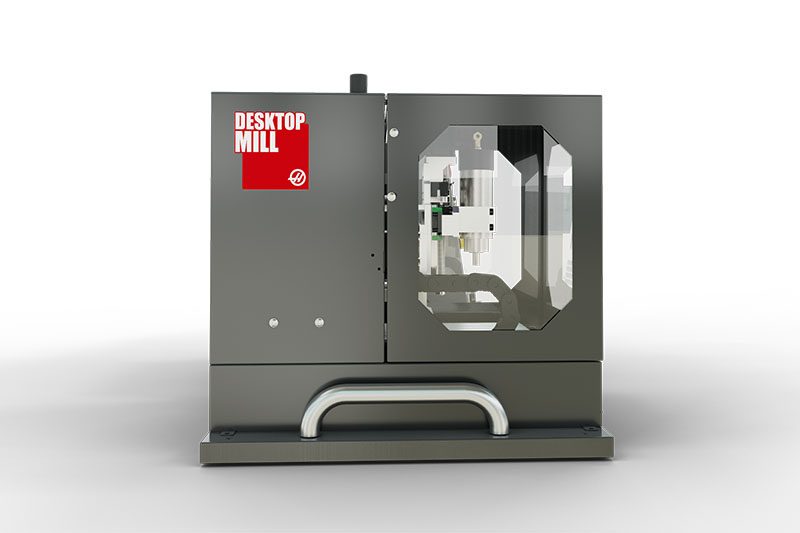

  • El diseño portátil se adapta fácilmente a una caja de herramientas de sobremesa o de ruedas
  • Funciona con un control Haas con todas las funciones

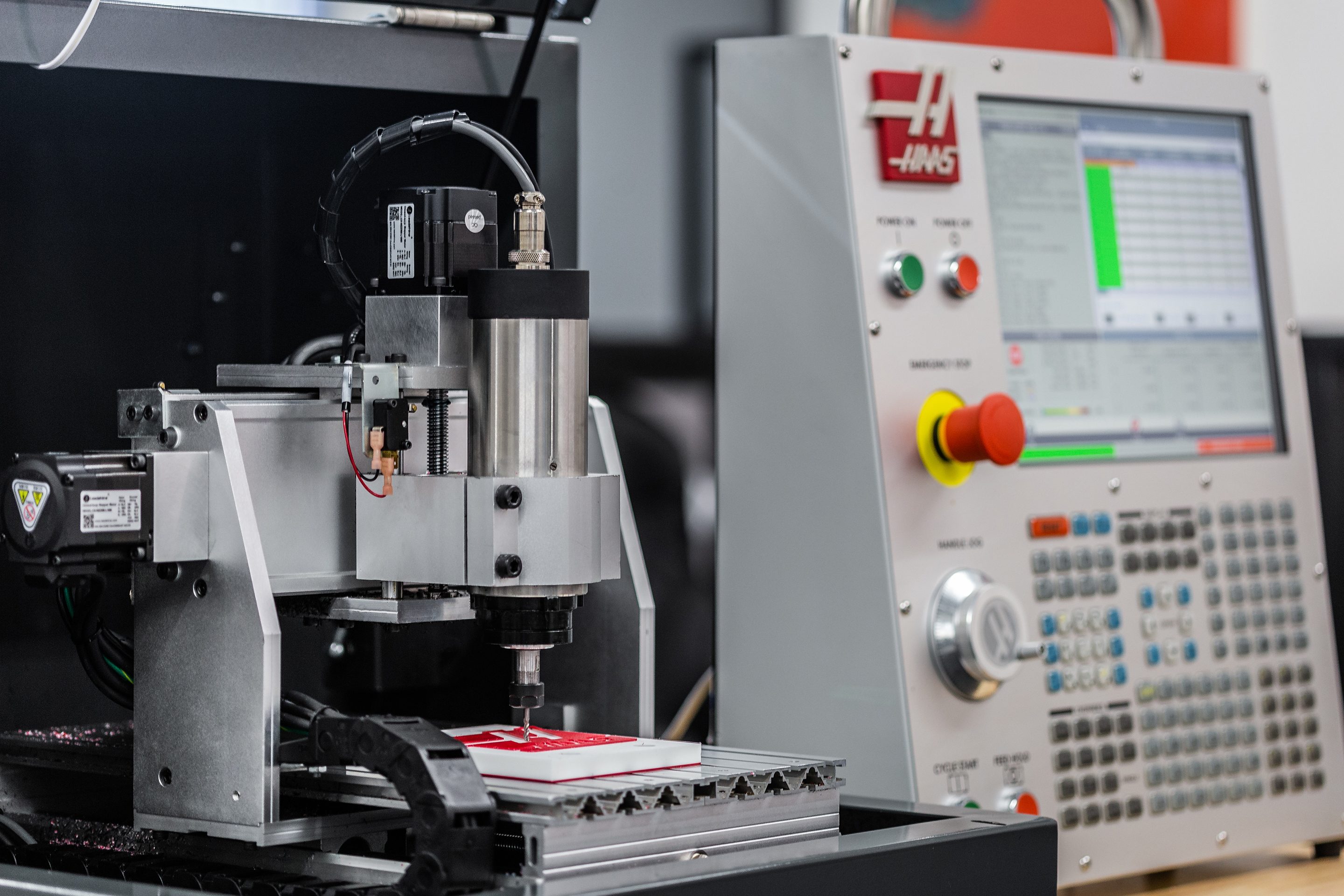

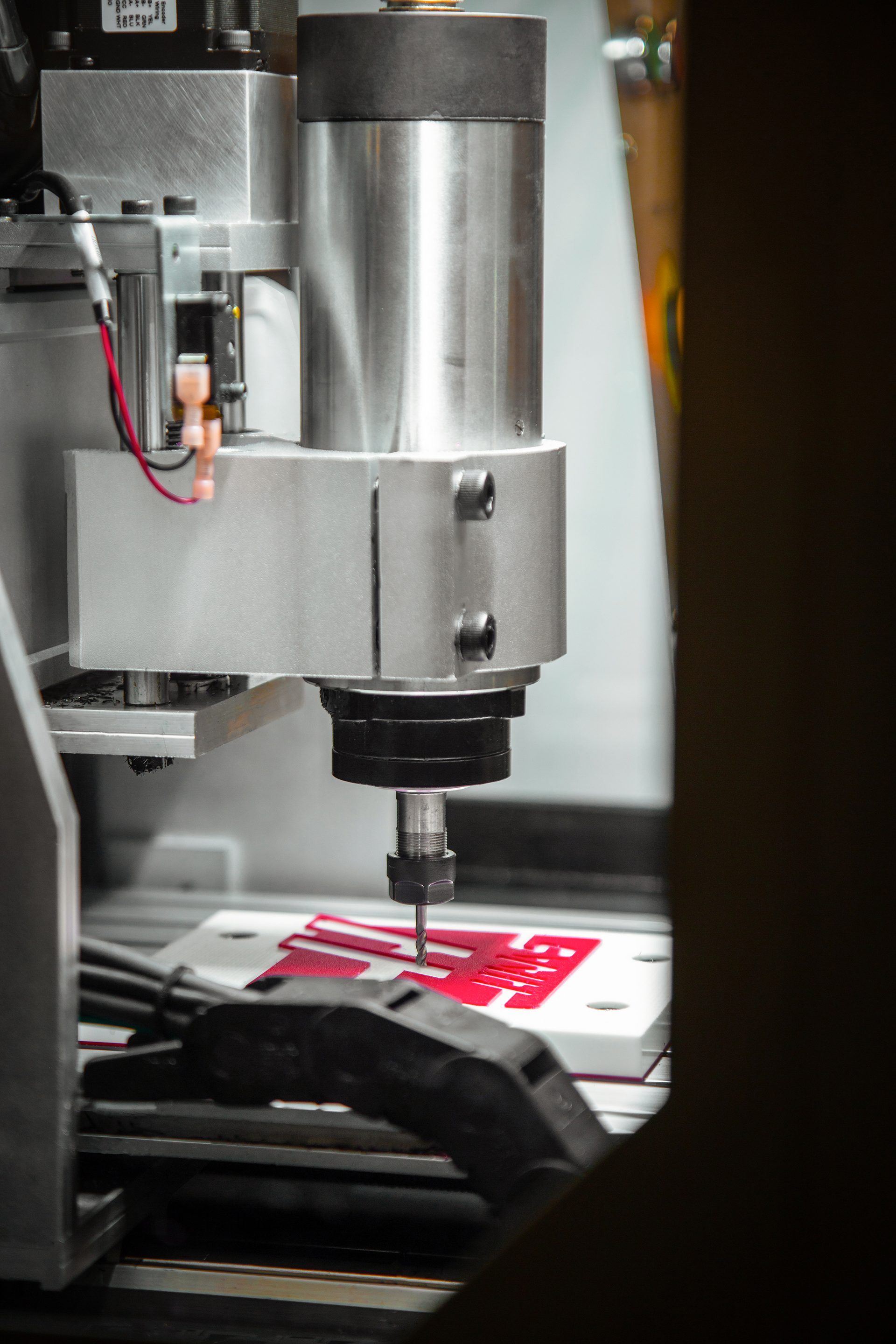

  • Husillo eléctrico de 15 000 rpm
  • Ethernet y conexión Wi-Fi
  • Código M para visualización multimedia M130

NOTA: El husillo se sobrecalentará si se hace funcionar a una velocidad inferior a 1500 rpm.

ATENCIÓN: ¡El espacio ocupado por la máquina ha cambiado! Las máquinas fabricadas después del 08/2024 (aprox.) pueden requerir una caja de herramientas de diferente tamaño para el montaje que otras máquinas más antiguas. Consulte los planos de diseño de la máquina para saber las dimensiones correctas.

  • ER11 Collet Cono
  • 3 Eje
  • 15k RPM
  • 1 Capacidad de herramientas
Comparar máquinas
CONFIGURACIONES Y PRECIOS
Póngase en contacto con el distribuidor
Recorridos S.A.E METRIC
Eje X 6.00 in 152 mm
Eje Y 10.00 in 254 mm
Eje Z 3.00 in 76 mm
Nariz del husillo a la mesa (~ máx.) 3.2 in 80 mm
Spindle S.A.E METRIC
Velocidad máx. 15000 rpm 15000 rpm
Sistema de accionamiento Integral Spindle/Motor Integral Spindle/Motor
Cono ER11 Collet ER11 Collet

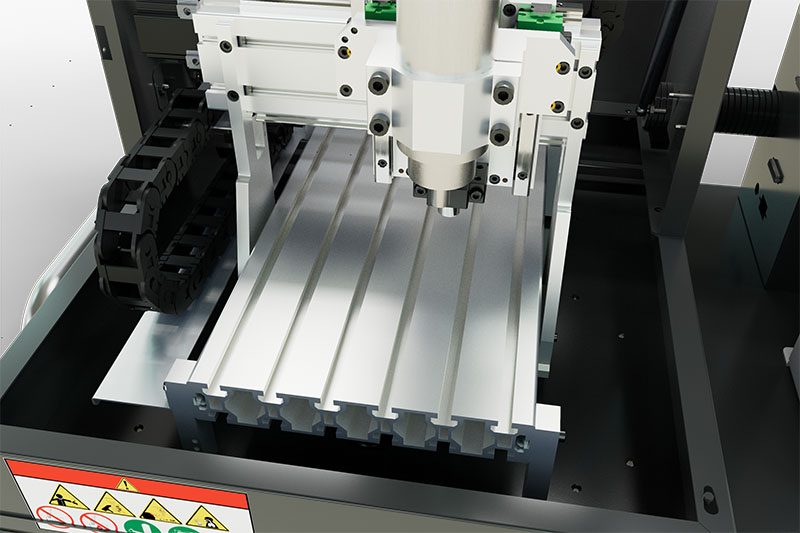

Mesa S.A.E METRIC
Longitud 18.1 in 460 mm
Anchura 10.6 in 270 mm
Anchura de ranuras en T 0.390 in 10 mm
Distancia entre ejes con ranura en T 1.77 in 45 mm
Número de ranuras en T estándares 6 6
Feedrates S.A.E METRIC
Corte máximo 140 ipm 3.6 m/min
Rápidos en X 140 ipm 3.6 m/min
Rápidos en Y 140 ipm 3.6 m/min
Rápidos en Z 140 ipm 3.6 m/min
Electrical Specification S.A.E METRIC
Potencia requerida 110 VAC @ 15 A | 220 VAC @ 9 A 110 VAC @ 15 A | 220 VAC @ 9 A
Dimensions - Shipping S.A.E METRIC
Caja para exportación 56.0 in x 37.0 in x 35.0 in 142 cm x 94 cm x 89 cm
Peso 360 lb 164.0 kg

NOTA: Todas las especificaciones enumeradas corresponden a la configuración estándar de la máquina. Los equipos opcionales puede cambiar las especificaciones de la máquina.

*Las máquinas Haas están diseñadas para funcionar a 220 V CA (200-240 V CA). Hay disponible un transformador opcional interno de alta tensión (380 - 480 V CA) para todos los modelos, salvo para las máquinas de sobremesa, CL-1, CM-1 y los encaminadores de la serie SR. Este transformador opcional interno de alta tensión no puede instalarse en campo; debe pedirse junto con la máquina.

Las máquinas Haas destinadas a Europa y el Reino Unido están configuradas con un transformador interno no aislado de alta tensión para funcionar a 400 VCA, excepto las máquinas de sobremesa, CL-1, CM-1 y los encaminadores de la serie SR.

**Los cambiadores de herramientas opcionales pueden tener un tamaño máximo de herramienta diferente al cambiador de herramientas estándar. Las herramientas extragrandes pueden necesitar que haya dos alojamientos adyacentes vacíos entre ellas. Haga clic aquí para ver las especificaciones del portaherramientas.

¡ATENCIÓN! Los husillos de alto rendimiento opcionales pueden tener un mayor requisito de potencia que el husillo estándar. Sin embargo, si la potencia del husillo (kW) no cambia, la potencia requerida sigue siendo la misma. Verifique la alimentación antes de poner en marcha la máquina.

† El consumo de aire en las máquinas de la serie DC cono iso 40 puede ser mayor cuando se activa el chorro de aire a través de la herramienta Through-Tool Air Blast (TAB).



Descripción general

La fresadora de sobremesa es la máquina perfecta para la enseñanza y para los aficionados. Aunque es de tamaño pequeño, tiene características de tamaño completo que incluyen un control Haas con todas las funciones. ¡Su tamaño compacto y su facilidad de uso pueden convertir cualquier aula u oficina en un centro de formación CNC práctico!

Una pequeña fresadora con grandes características

¡Enseñar la configuración, el funcionamiento y la programación de CNC nunca había sido tan fácil y económico! Aunque la fresadora de sobremesa es de tamaño pequeño, su funcionalidad y controles son exactamente los mismos que los de las máquinas Haas de gran tamaño, lo que significa que los estudiantes y aficionados pueden aprender técnicas reales de funcionamiento y programación de la máquina sin los requisitos de espacio o recursos asociados con la máquina de producción.

  • El mismo control e interfaz Haas con todas las funciones que todas las máquinas Haas

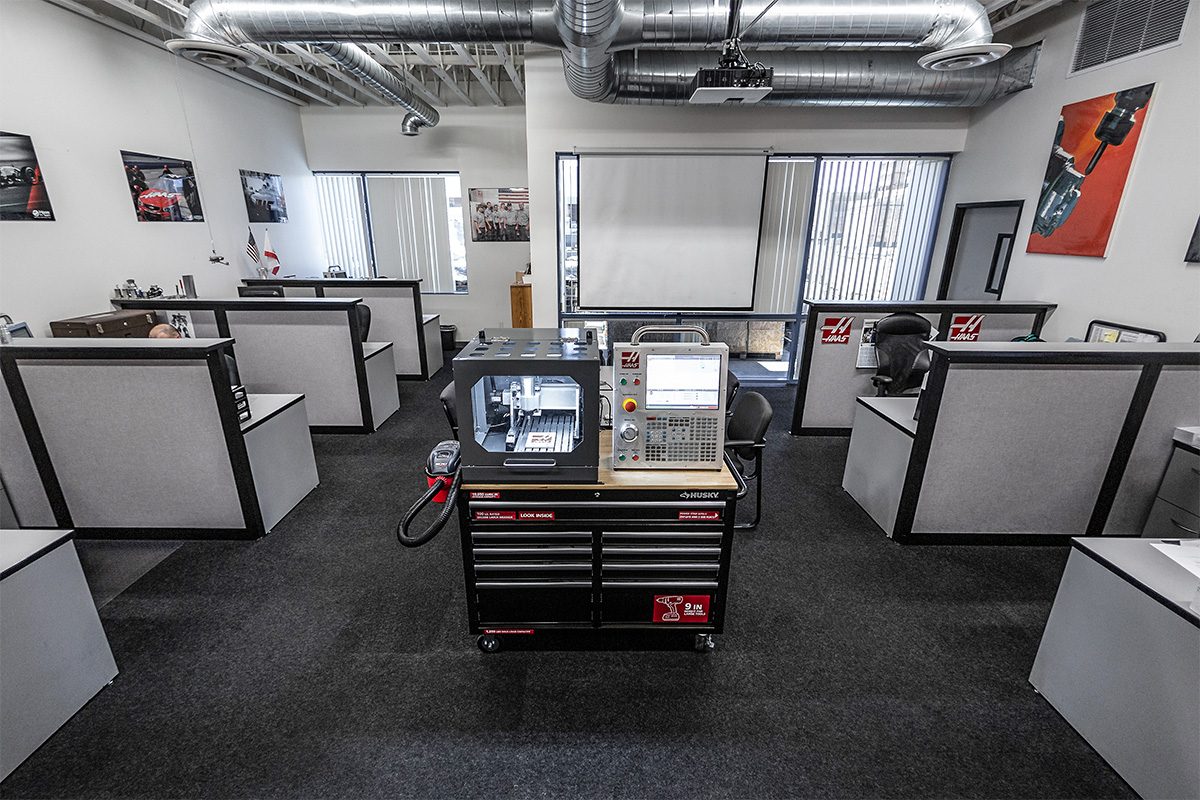

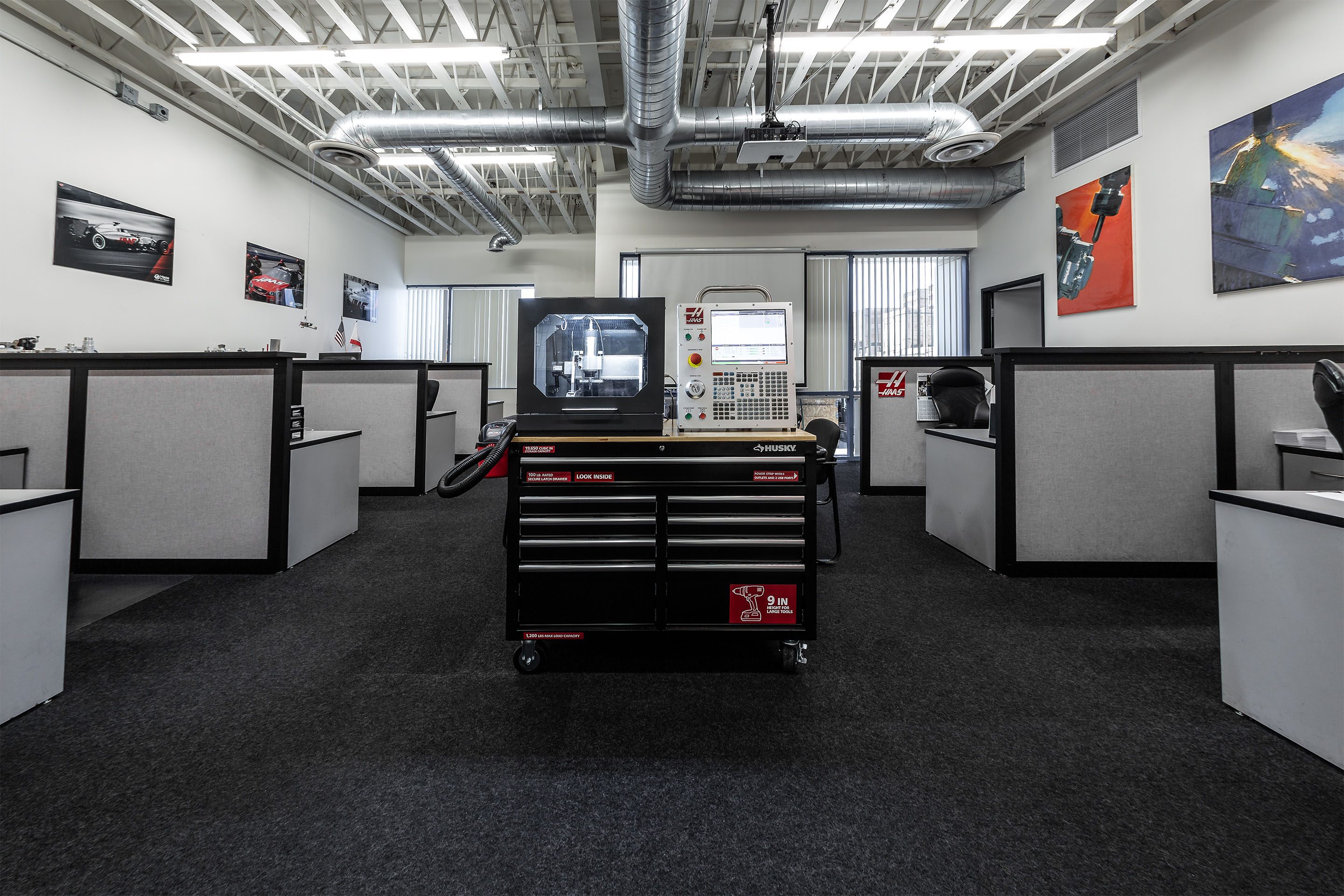

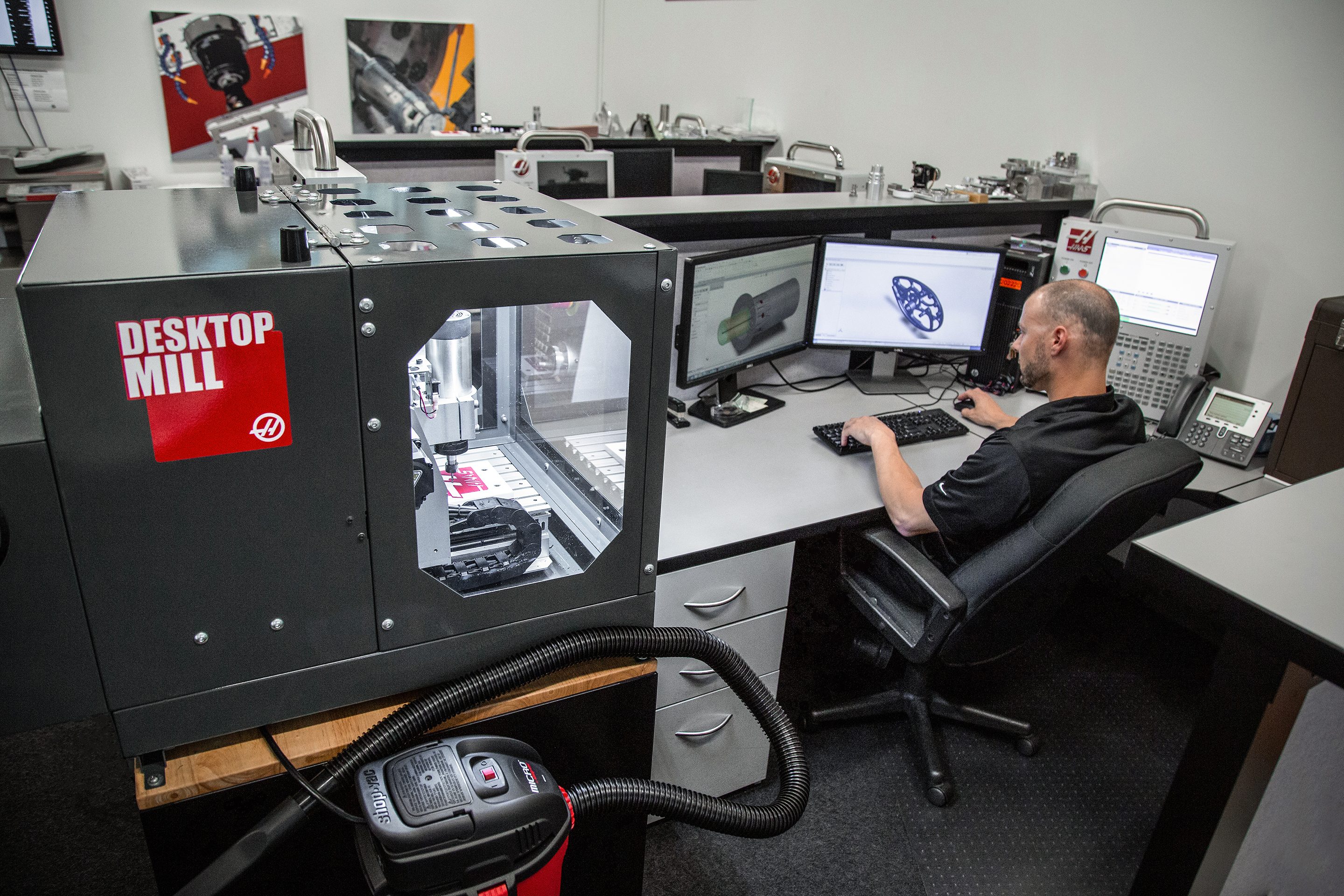

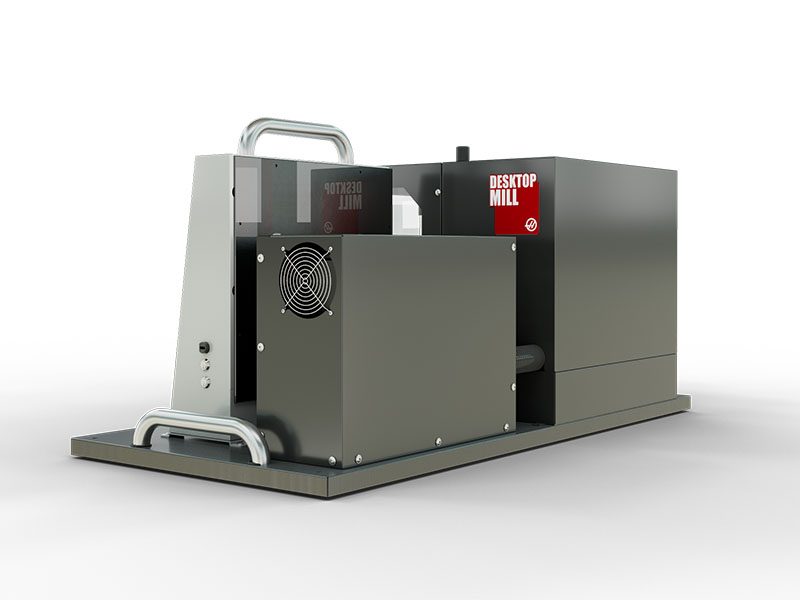

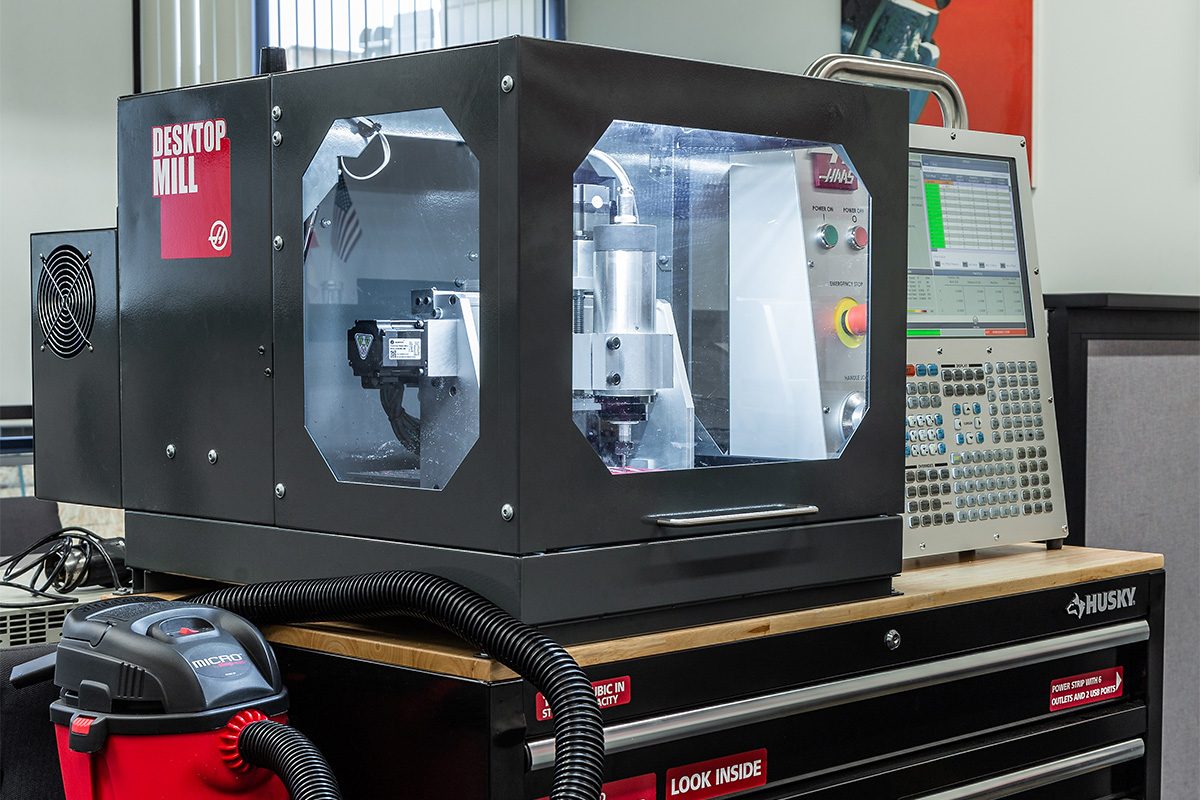

  • Puede colocarse en un escritorio, mesa o armario, o montarse en una caja de herramientas con ruedas; no se requiere espacio dedicado
  • Convierta cualquier espacio en un laboratorio de aprendizaje CNC
    • No necesita aire comprimido.
    • No necesita refrigerante, mantenimiento o eliminación de refrigerante.
    • Funciona con potencia monofásica de 120 V o 220 V (debe especificarse en el momento del pedido)
    • No es necesaria una toma de corriente exclusiva, simplemente enchúfela a la pared

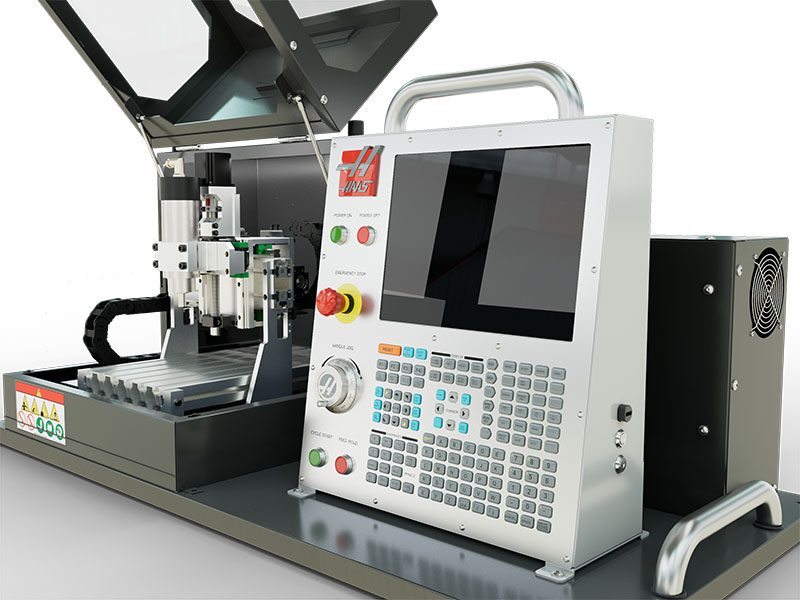

Control Haas con todas las funciones

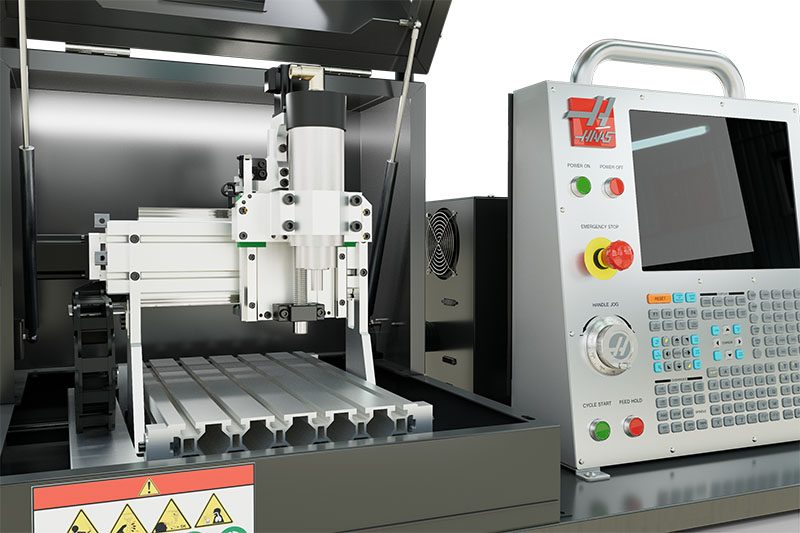

La fresadora de sobremesa está controlada por un control Haas de funciones completas alojado en nuestro equipo de simulador portátil. Ofrece las mismas funciones y capacidades que una máquina Haas de gran tamaño de forma que no note diferencias cuando cambie de la fresa de sobremesa a la máquina de producción. ¡Los operadores tendrán acceso completo a las potentes funciones del control Haas y las aprenderán rápidamente, como nuestro sistema de programación visual (VPS) fácil de usar, la pantalla multimedia M130, la conexión a red WiFi, HaasDrop y más!



Acoplamiento de bolígrafo

Acoplamiento de bolígrafo opcional

Nuestro acoplamiento de bolígrafo opcional para la fresadora de sobremesa le permite aprender y trazar rutas de herramientas NC sin las necesidades adicionales de herramientas y material sin tratar.

  • Se instala directamente en el husillo
  • La punta con muelle mantiene una presión uniforme
  • Necesita solo papel y un portapapeles
