Alimentador de barras Haas V2

Póngase en contacto con el Haas Factory Outlet local para conseguir los mejores precios.

Automatice la producción de piezas en torno

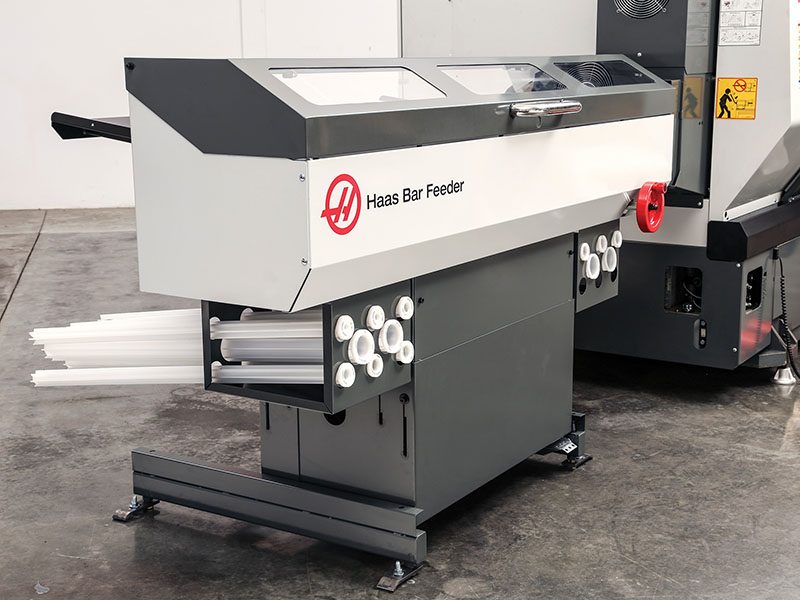

El alimentador de barras Haas permite automatizar la producción de piezas en centros de torneado Haas de una manera sencilla, eficaz y asequible. Diseñado y fabricado para usarse exclusivamente con los centros de torneado Haas; se conecta directamente al Control Haas. Gracias a su innovador diseño de ruedecillas, es muy fácil acceder a la parte posterior del husillo del torno para cambiar rápidamente el adaptador del tubo de guía y el tubo guía del husillo.

NOTA: La versión V2 del alimentador de barras Haas es compatible con los tornos Haas fabricados después del 01/03/2021, con control NGC. Para usar el alimentador de barras V2 en tornos NGC fabricados antes del 01/03/2021 puede ser necesario un parche de software (disponible a través de su HFO local). El alimentador de barras Haas V2 NO es compatible con los tornos Haas con el Control clásico Haas (Coldfire).

PRECAUCIÓN: Manejar material de poco diámetro en un alimentador de barras puede ser complejo y puede que precise el ajuste de los parámetros de corte y el amarre de la pieza para conseguir la calidad requerida de la pieza. Las barras flexible de poco diámetro pueden “dar latigazos”, incluso a velocidades de torneado más lentas, lo que puede reducir la precisión y afectar al acabado de la superficie.

Diseño integrado, con capacidades de conexión y desconexión al torno Haas
Interfaz de conexión directa con el Control Haas
Incluye tubos guía del husillo de Haas patentados
Incorpora dispositivo de chaflán de barras

UTILICE BARRAS DE 60" (1,5 m) EN SU ST-10/Y CON NUESTRO KIT DE TUBO GUÍA DE HUSILLO EXTENDIDO

El sistema de tubo guía del husillo extendido de Haas para tornos de la serie ST-10 le permite procesar material en barras de hasta 60" (1,5 m) con precisión y estabilidad. Incluye un soporte externo para soportar los tubos de guía extendidos y un kit de 11 tubos de guía de precisión medidos en pulgadas o en sistema métrico.

Incluye 11 tubos guía de precisión
Tubos de guía duraderos de HDPE para una larga vida útil
El soporte externo admite tubos de guía extendidos

NOTA: Velocidad máxima recomendada: 4000 rpm.

Ver kit en pulgadas

Ver kit en sistema métrico

Comparar máquinas

CONFIGURACIONES Y PRECIOS

Póngase en contacto con el distribuidor

Configuración y Precio
Información de la máquina
Especificaciones

OPCIONES DISPONIBLES

DOCUMENTACIÓN TÉCNICA

VÍDEOS

TESTIMONIOS DE CLIENTES

Características estándar

Opciones disponibles

* Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

DOCUMENTACIÓN TÉCNICA

*NOTA: Debido a las continuas mejoras de diseño, los modelos 3D y los planos pueden no ser precisos con respecto al último modelo de producción.

VÍDEOS

Especialmente diseñado para tornos Haas

Automatización simple y eficiente

Utilice contadores M30 para supervisar las piezas

Incremente la productividad del torno con un tirador de barras

TESTIMONIOS DE CLIENTES

FLYING S INC

Cuando se trabaja en la industria aeroespacial, no hay margen para el error, todo tiene que ser correcto; de modo que Flying S no solo emplea a personas de calidad, sino que también usa solo equipos de calidad. Tienen alrededor de 25 máquinas CNC de Haas que emplean para una variedad de usos. Esto incluye 6 UMC con capacidad de 4º y 5º eje completo, incluyendo movimiento simultáneo de los 5 ejes; varios encaminadores de la pasarela de la serie GR, que ofrecen una gran envoltura de la pieza y altas rpm manteniendo a la vez una gran precisión y exactitud; CMV con APC, DT, ST-30SSY con alimentador de barras para torneado/fresado, un puñado de centros de mecanizado verticales pequeños y medianos y un VF-10. El mecanizado se compone mayormente de corte de aluminio para hardware de vuelos aeroespaciales y herramientas de moldeo de materiales compuestos. Tres de las máquinas verticales están dedicadas exclusivamente a turnos completos de recorte de materiales compuestos todos los días, con recogida de polvo y acoplamientos de husillo AirTurbine.

✔ Sector: Aeroespacial y Defensa
✔ Ubicación: Palestine, Illinois, EE. UU.
✔ Máquinas Haas en funcionamiento: más de 20 máquinas Haas, incluidas, entre otras: 6 UMC, varias GR, CMV con APC, DT, una ST-30SSY con alimentador de barras para fresado/torneado, varias máquinas verticales pequeñas y medianas y una VF-10.

JD ELLEN MANUFACTURING, INC.

Para JD Ellen Manufacturing, Haas Automation significa desarrollar una cultura austera que busca constantemente mejoras en todos los aspectos de la empresa, además de brindar un excelente servicio a nuestros clientes y a la comunidad. Nos esforzamos por seguir los ejemplos que hemos observado de Haas y otros por expandir los límites de la innovación para proporcionar un servicio de calidad y mejorar la calidad de vida de cualquier persona que interactúe con la empresa.

✔ Sector: Taller de trabajo
✔ Ubicación: Phoenix, Arizona, EE. UU.
✔ Máquinas Haas actuales: 5 tornos Haas , 4 VMC Haas y 4 alimentadores de barras Haas

JWB GROUP

“Nuestros servicios incluyen mecanizado CNC en máquinas de 3, 4 y 5 ejes, creación de prototipos, tiradas sencillas, trabajos pequeños y medianos, ingeniería inversa, visualización conceptual y de productos, y diseño y fabricación de moldes. Para ello, hay que tener las máquinas adecuadas para el trabajo y la relación adecuada con las personas adecuadas que las suministran. Con Haas, es exactamente eso lo que tenemos.”

– Grant Bowring, director general de JWB Group

✔ Sector: Taller de trabajo CNC
✔ Ubicación: Auckland, Nueva Zelanda
✔ Máquinas de Haas actuales: (2) VF-3, VF-2SS, VF-3SS, ST-10, alimentador de barras Haas y ST-35Y

CNC MACHINING CO LTD

“La inversión en nuevas tecnologías, como el UMC-750 de Haas, garantiza que nuestros clientes accedan a las últimas técnicas de fabricación de la forma más eficiente posible. La máquina de 5 ejes es básicamente el elemento fundamental en nuestra industria. No puedes conseguir nada mejor que una máquina de 5 ejes.”

– Ally Houston, director general de CNC Machining, Co.

✔ Sector: Taller de trabajo CNC
✔ Ubicación: Auckland, Nueva Zelanda
✔ Máquinas Haas en funcionamiento: (2) UMC-750, VF-2, DS-30SSY, alimentador de barras Haas, DM-2 con TRT100 y ST-10

CHAPMAN MANUFACTURING LTD

“El VF-2 ha tenido un rendimiento excepcional”, dice Chris, permitiendo a Chapman Manufacturing producir piezas con mayor rapidez, mayor precisión y mejores acabados superficiales. “Pero no es solo una cuestión de maquinaria”, añade. “El servicio posventa es excepcional”. Tener un agente de servicio de Haas en Christchurch marca una gran diferencia”.

– Chris Chapman, propietario, Chapman Manufacturing

✔ Sector: taller de trabajo CNC
✔ Ubicación: Christchurch, Nueva Zelanda
✔ Máquinas Haas en funcionamiento: VF-2, ST-25Y y alimentador de barras Haas

DK Custom Products

DK Custom Products es una empresa fundada por Devin y Kevin para suministrar piezas “mejores que las OEM” para los propietarios de Harley Davidson que conducen sus motocicletas largas distancias. Tras fabricar inicialmente las piezas a mano, invirtieron en su primer CNC, una Haas TM-2P, para empezar a mecanizar piezas partiendo de bloques macizos. A medida que aumentaban los volúmenes de producción, incorporaron un Haas ST-20Y con alimentador de barras para mecanizar piezas cilíndricas que incluían características de fresado. Y más recientemente incorporaron una VF-2SS para piezas de gran volumen fresadas previamente en la TM-2P.

ALIMENTADOR DE BARRAS = AUTOMATIZACIÓN FÁCIL

Características:

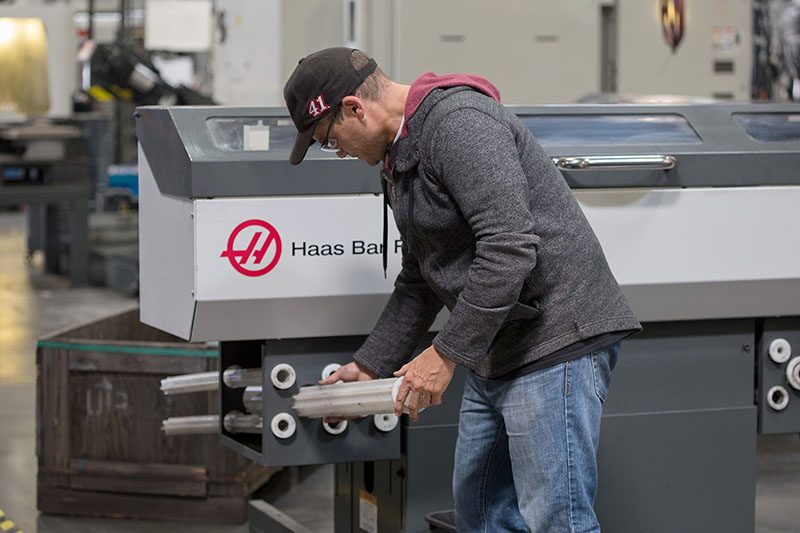

Diseño de ruedecillas que permite acceso fácil a los tubos de guía para cambiarlos
Émbolo alimentador de gran velocidad que reduce los tiempos de ciclo entre pieza y pieza
Posibilidad de usar el émbolo alimentador como mecanismo de parada
Diseño mecánico mejorado que aumenta la fiabilidad y el rendimiento

Cambio de dirección más sencillo del diámetro de las barras (ajuste de la altura), con un diseño más ergonómico
Diseño del émbolo que facilita el cambio rápido, sin necesidad de herramientas

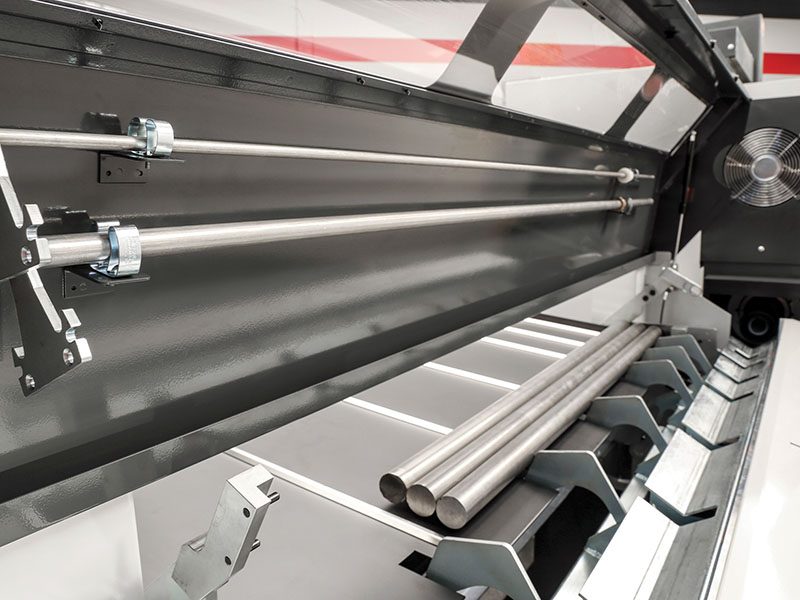

Espacio de almacenaje para los dos diámetros del émbolo alimentador: 3/8" (9,5 mm) y 3/4" (20 mm)
Espacio de almacenaje de fácil acceso para todos los tubos de guía extruidos

Bar Capacities	S.A.E	METRIC
Bar Diameter Range (varies w/lathe model)	0.375 in to 3.00 in	10 mm to 76 mm
Capacidad de longitud de las barras	48 in	1219 mm
Barra máxima recomendada en husillo	48 in	1219 mm
Longitud de barra mínima	10 in	254 mm

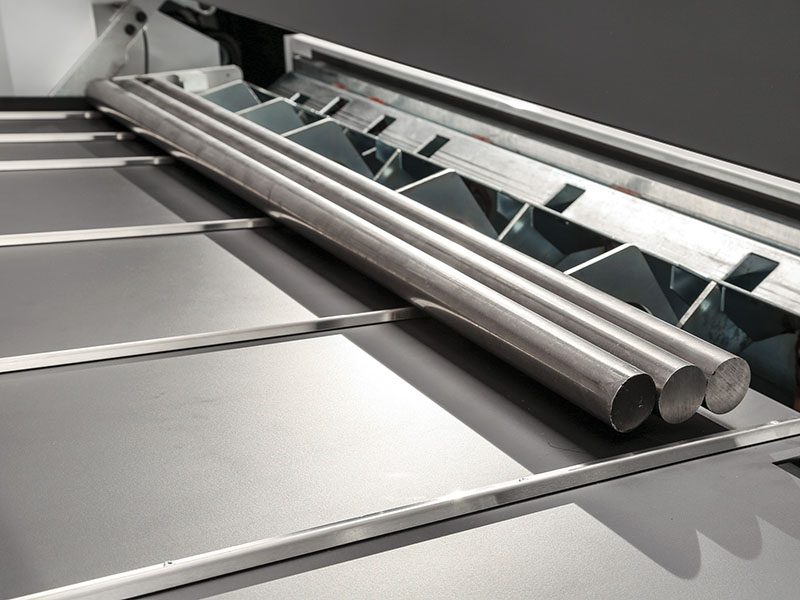

Charging Tray	S.A.E	METRIC
Tray Capacity	30 EA x 1 in	30 EA x 25 mm
Staging Area Width	30 in	762 mm
Peso máximo del total de barras	650 lb	295 kg

Max Bar Weight Capacity	S.A.E	METRIC
Peso máximo en brazo elevador	80 lb	36 kg

Pushrod	S.A.E	METRIC
Límite de empuje máximo	100 lbf	445 N

Accuracy	S.A.E	METRIC
Posicionamiento sin punto muerto	± 0.010 in	± 0.25 mm

General	S.A.E	METRIC
Peso de la máquina	900 lb	408 kg

Dimensions - Shipping	S.A.E	METRIC
paleta doméstica	90.0 in x 66.0 in x 56.0 in	229 cm x 168 cm x 143 cm
Peso	1200 lb	545.0 kg
