Fresadora de cavidades



Póngase en contacto con el Haas Factory Outlet local para conseguir los mejores precios.

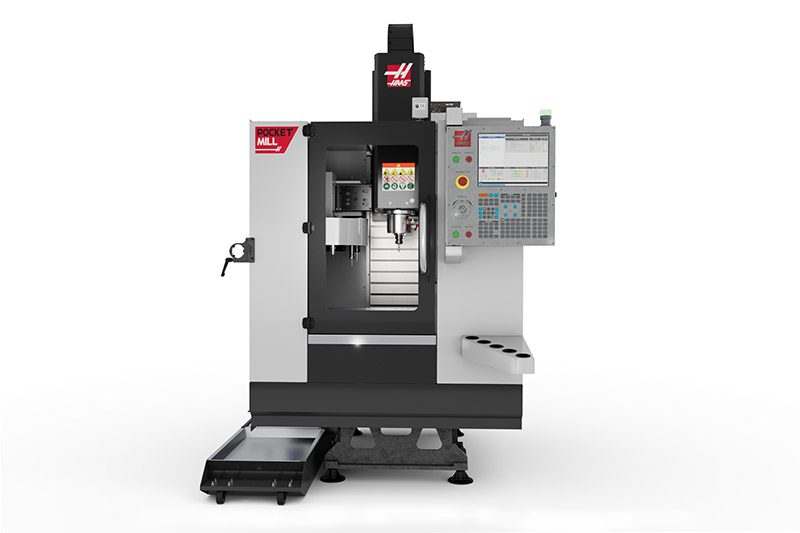

Fresadora de cavidades CNC con recorridos de 305 x 305 x 381 mm
  • Control Haas multifunción y de fácil uso
  • Husillo cono ISO 40 estándar

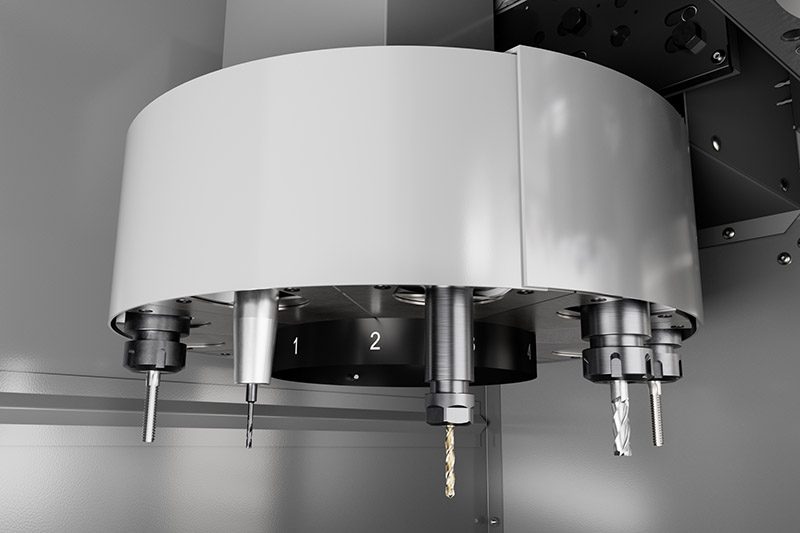

  • Cambiador de herramientas de 10 estaciones disponible
  • Alimentación eléctrica monofásica o trifásica

La fresadora de cavidades Haas es lo suficientemente pequeño como para caber en casi cualquier espacio de su taller, al tiempo que ofrece las características y el rendimiento de nuestras máquinas de tamaño completo, a un precio muy asequible.

Es la opción perfecta para talleres de arranque, escuelas, aficionados, maquinistas de garajes o cualquier persona con espacio y presupuesto limitados.

  • 40 Cono
  • 3 Eje
  • 4k RPM
  • 1 Capacidad de herramientas

POCKET MILL HAAS

DESCARGAR FOLLETO

DIARIO DE HAAS

    Comparar máquinas
    CONFIGURACIONES Y PRECIOS
    Póngase en contacto con el distribuidor
    Recorridos S.A.E METRIC
    Eje X 12.00 in 305 mm
    Eje Y 12.00 in 305 mm
    Eje Z 15.00 in 381 mm
    Nariz del husillo a la mesa (~ máx.) 19.0 in 483 mm
    Nariz del husillo a la mesa (~ mín.) 4.0 in 102 mm
    Spindle S.A.E METRIC
    Potencia máx. 7.5 hp 5.6 kW
    Velocidad máx. 4000 rpm 4000 rpm
    Par máx. 33.0 ft-lbf @ 1200 rpm 45.0 Nm @ 1200 rpm
    Sistema de accionamiento Direct Speed, Belt Drive Direct Speed, Belt Drive
    Cono CT or BT 40 CT or BT 40
    Lubricación del cojinete Grease Packed Grease Packed
    Refrigeración Air Cooled Air Cooled
    Mesa S.A.E METRIC
    Longitud 28.0 in 711 mm
    Anchura 11.2 in 284 mm
    Anchura de ranuras en T 0.626 in to 0.630 in 15.60 mm to 16.00 mm
    Distancia entre ejes con ranura en T 4.33 in 110 mm
    Número de ranuras en T estándares 3 3
    Peso máx. en mesa (distribuido uniformemente) 500 lb 227 kg
    Feedrates S.A.E METRIC
    Corte máximo 200 ipm 5.1 m/min
    Rápidos en X 200 ipm 5.1 m/min
    Rápidos en Y 200 ipm 5.1 m/min
    Rápidos en Z 200 ipm 5.1 m/min
    Axis Motors S.A.E METRIC
    Empuje máx. X 2000 lbf 8896 N
    Empuje máx. Y 2000 lbf 8896 N
    Empuje máx. Z 2000 lbf 8896 N
    Tool Changer S.A.E METRIC
    Tipo Carrusel Carrusel
    Capacidad 10 10
    Max Tool Diameter (full)** 3.5 in 89 mm
    Longitud máx. de herramienta (desde línea de calibración) 12.00 in 305 mm
    Peso máx. de herramienta 12.0 lb 5.4 kg
    Herramienta a herramienta (media) 4.20 s 4.20 s
    Viruta a viruta (media) 5.00 s 5.00 s
    General S.A.E METRIC
    Capacidad de refrigerante 20 gal 76 L
    Air Requirements S.A.E METRIC
    Air Required† 4 scfm @ 100 psi 13 L/min @ 6.9 bar
    Electrical Specification S.A.E METRIC
    Velocidad del husillo 4000 rpm 4000 rpm
    Potencia de husillo 7.5 hp 5.6 kW
    Tensión de entrada CA (1 fase) 220 VAC 220 VAC
    Amperios carga completa (1 fase) 40 A 40 A
    Tensión de entrada CA (3 fase) - Baja 220 VAC 220 VAC
    Amperios carga completa (3 fase) - Bajo 25 A 25 A
    Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
    Full Load Amps (3 Phase) - High* 13 A 13 A
    Dimensions - Shipping S.A.E METRIC
    paleta doméstica 90.0 in x 80.0 in x 99.0 in 229 cm x 203 cm x 252 cm
    paleta para exportación 90.0 in x 80.0 in x 99.0 in 229 cm x 203 cm x 252 cm
    Peso 3960 lb 1796.0 kg
    Weight, Export Crate 3,960 lb 1,796.0 kg

    NOTA: Todas las especificaciones enumeradas corresponden a la configuración estándar de la máquina. Los equipos opcionales puede cambiar las especificaciones de la máquina.

    *Las máquinas Haas están diseñadas para funcionar a 220 V CA (200-240 V CA). Hay disponible un transformador opcional interno de alta tensión (380 - 480 V CA) para todos los modelos, salvo para las máquinas de sobremesa, CL-1, CM-1 y los encaminadores de la serie SR. Este transformador opcional interno de alta tensión no puede instalarse en campo; debe pedirse junto con la máquina.

    Las máquinas Haas destinadas a Europa y el Reino Unido están configuradas con un transformador interno no aislado de alta tensión para funcionar a 400 VCA, excepto las máquinas de sobremesa, CL-1, CM-1 y los encaminadores de la serie SR.

    **Los cambiadores de herramientas opcionales pueden tener un tamaño máximo de herramienta diferente al cambiador de herramientas estándar. Las herramientas extragrandes pueden necesitar que haya dos alojamientos adyacentes vacíos entre ellas. Haga clic aquí para ver las especificaciones del portaherramientas.

    ¡ATENCIÓN! Los husillos de alto rendimiento opcionales pueden tener un mayor requisito de potencia que el husillo estándar. Sin embargo, si la potencia del husillo (kW) no cambia, la potencia requerida sigue siendo la misma. Verifique la alimentación antes de poner en marcha la máquina.

    † El consumo de aire en las máquinas de la serie DC cono iso 40 puede ser mayor cuando se activa el chorro de aire a través de la herramienta Through-Tool Air Blast (TAB).
